Trassenbau - Aller Anfang ist schwer


Gartenbahn Jänickendorf auf einer größeren Karte anzeigen

Der Gedanke ließ mich nicht mehr los und so googlelte ich erst mal drauf los. So landete ich schließlich auf der Seite www.dampfgartenbahn.de . Ich war von  dieser 5” Gartenbahn so fasziniert und gefesselt, dass ich nun beschloss, das  Projekt anzugehen.

1. Bauabschnitt - innerer Ring 120m
I

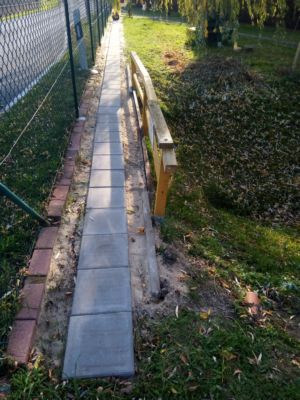

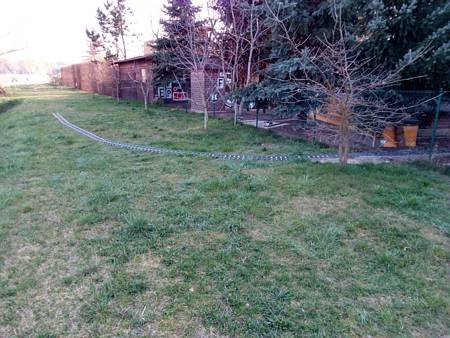

m Herbst 2009 ging es los. Ich hatte mir vorgenommen, die ganze Trasse mit Betongehwegplatten auszulegen, um eine gute Stabilität zu erreichen. Da diese ohnehin noch übrig waren, hielt sich der finanzielle Aufwand  dafür in Grenzen. Unter den Platten ist eine Kiesschicht als  Ausgleichsschicht. Doch an einigen Stellen musste auch ein kleiner Damm geschüttet werden, um die wenigen Unebenheiten auszugleichen. Dies betraf aber schon Teile des 2. Bauabschnitts (äußerer Ring). Denn zu starke Steigungen mussten vermieden werden. Ich habe auf kurzen Stücken eine maximale Steigung von 1:33 angelegt. Zunächst musste ich mir einen Trassenplan erarbeiten. Denn so einfach ist dies nicht! Bäume, Sträucher und Hecken standen der gradlinigen Streckenführung  immer wieder im Weg. Ein weiter Punkt waren die Radien, die 8m nirgends unterschreiten sollten.

b_gb_016

b_gb_045

b_gb_273

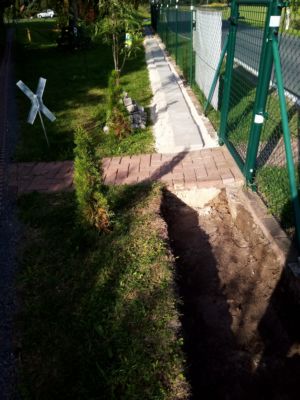

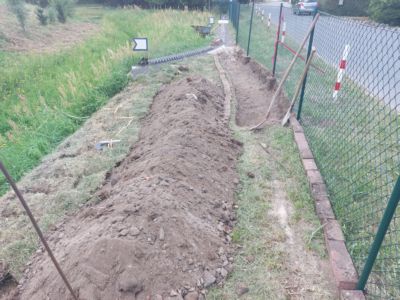

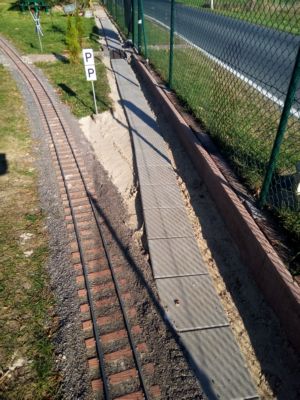

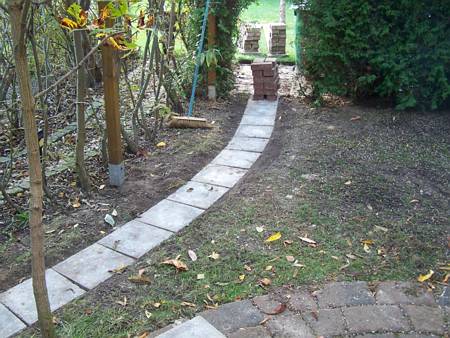

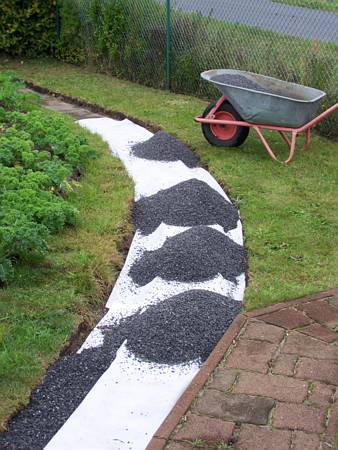

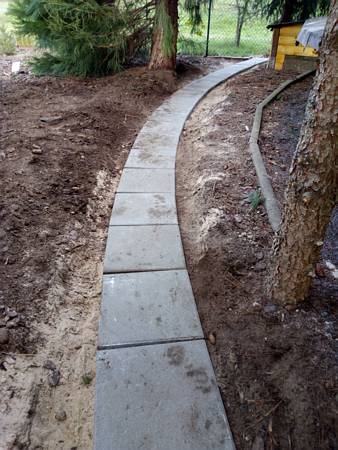

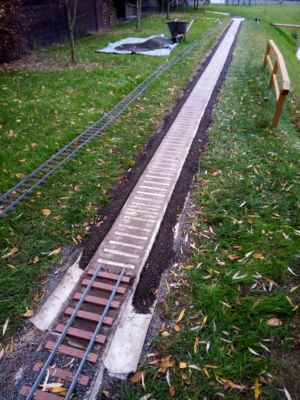

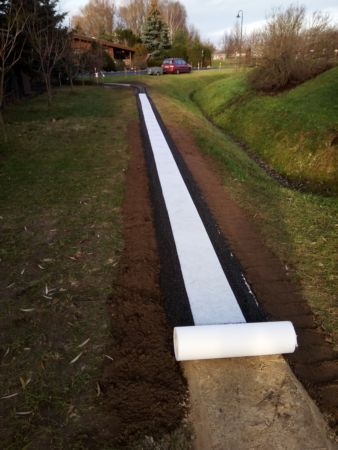

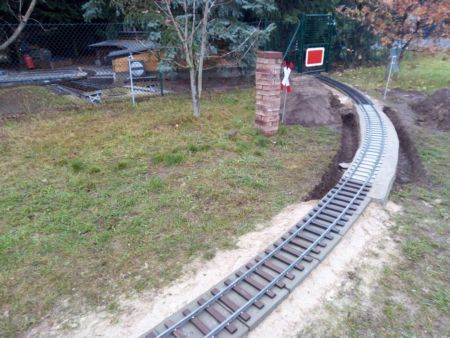

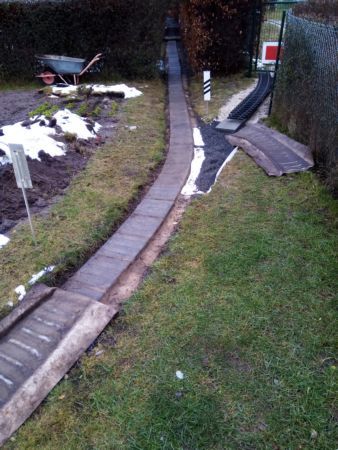

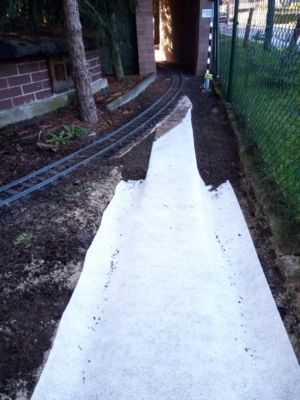

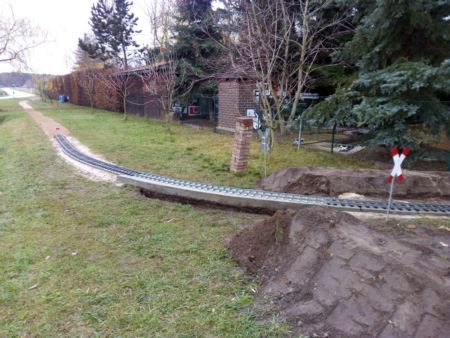

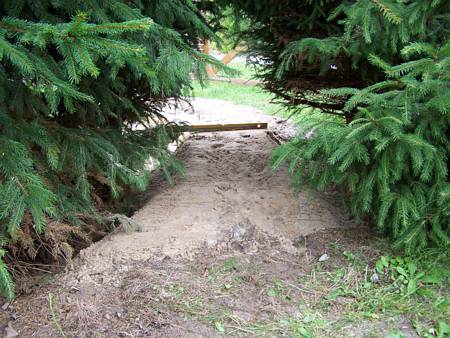

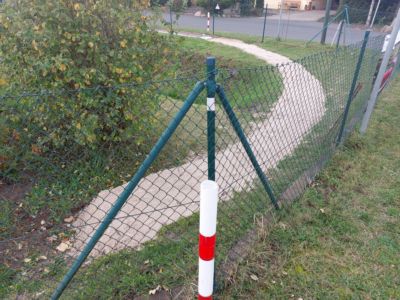

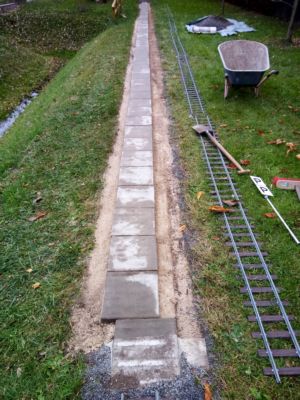

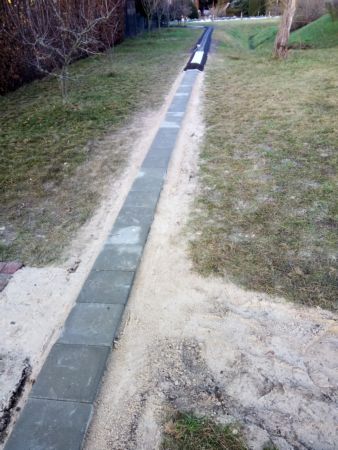

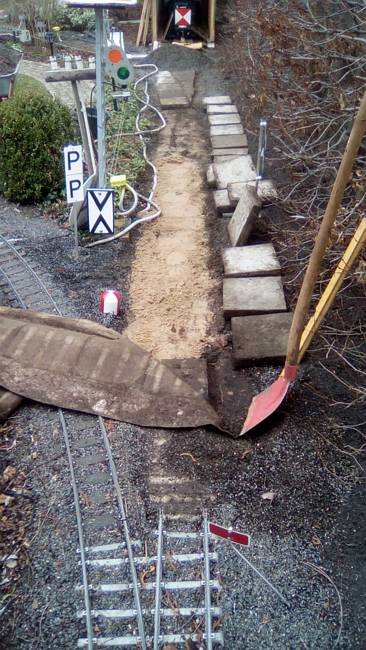

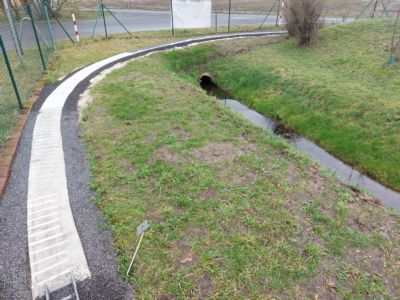

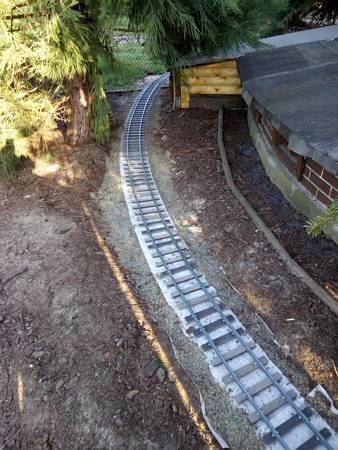

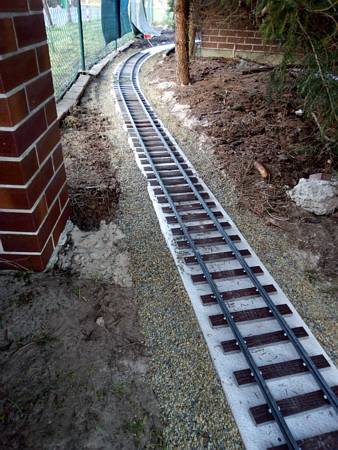

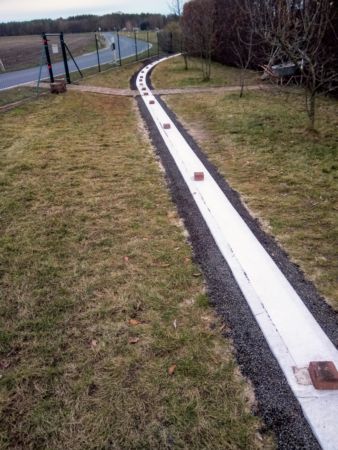

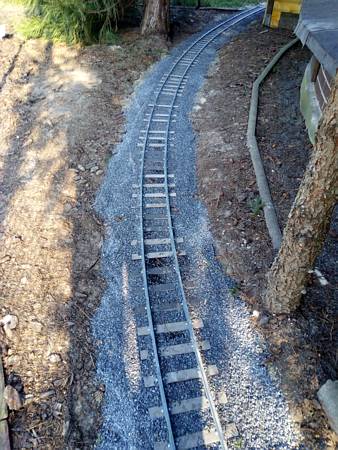

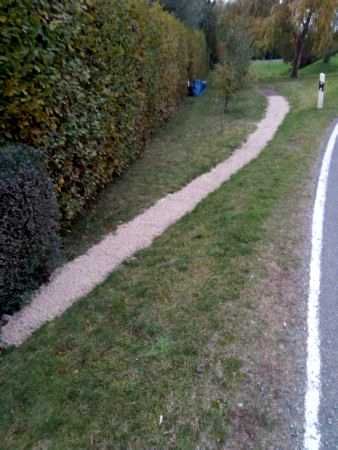

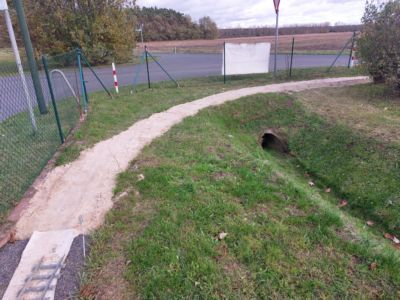

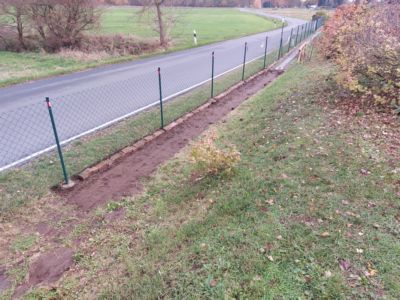

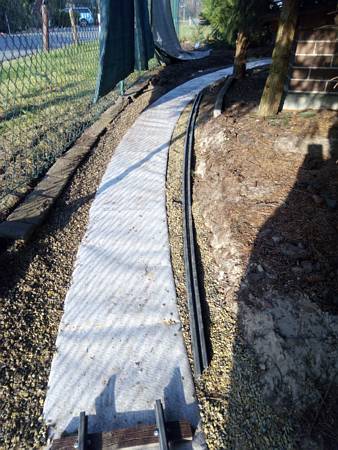

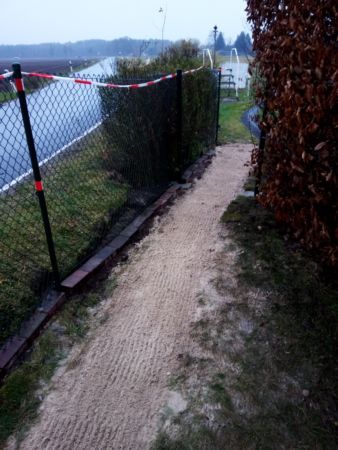

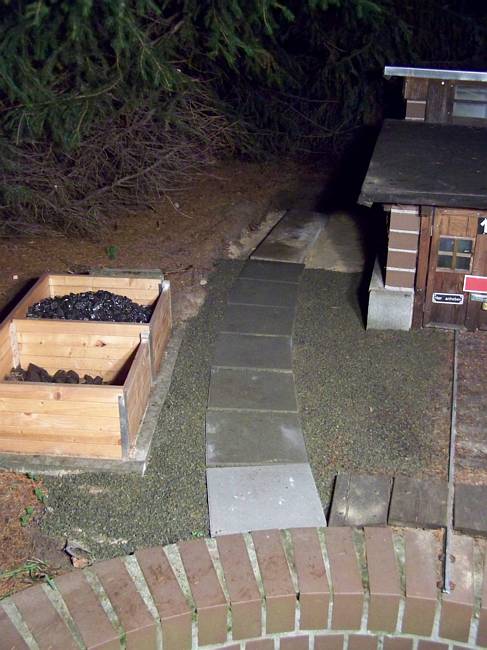

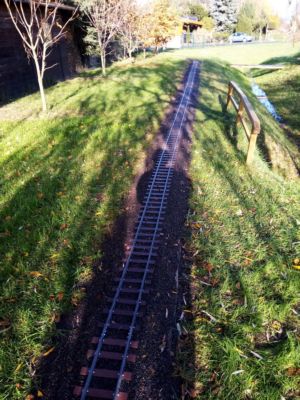

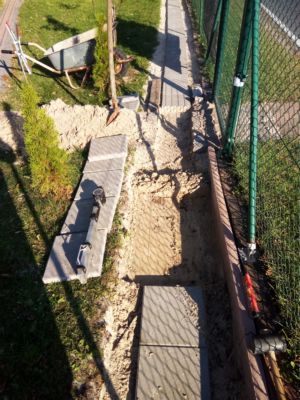

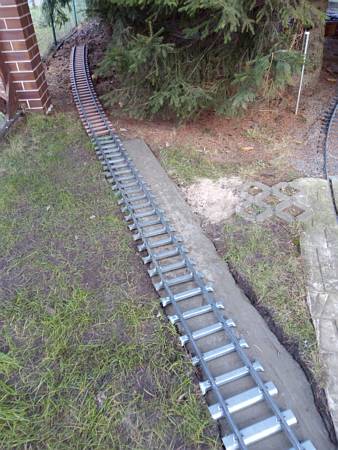

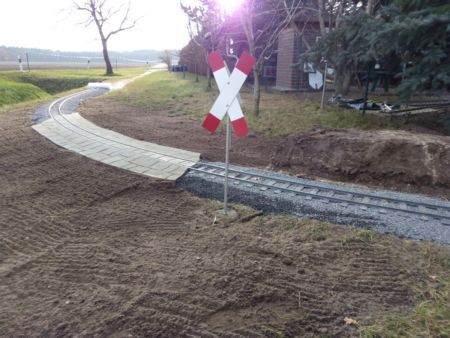

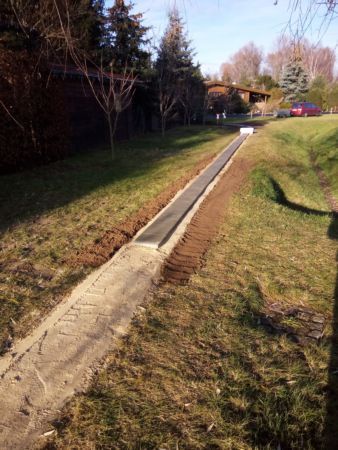

So entstand die Bahntrasse - Aushub, Dammbau, Gehwegplatten, Flies, Vorschotterung, Gleisverlegung und Einschotterung mit Ausrichtung

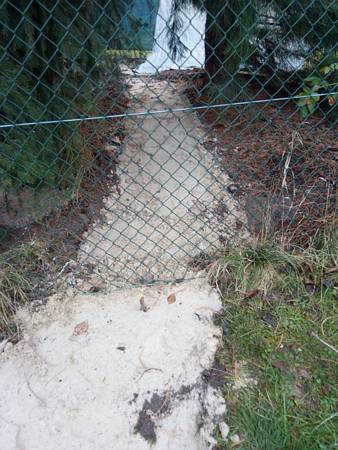

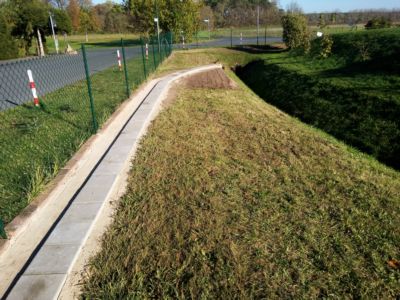

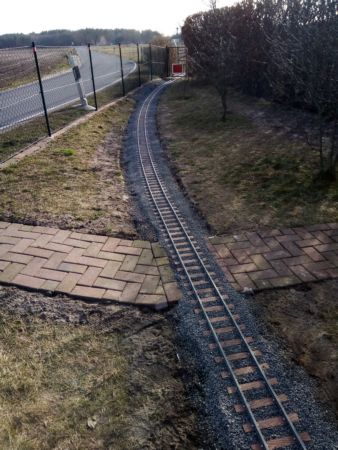

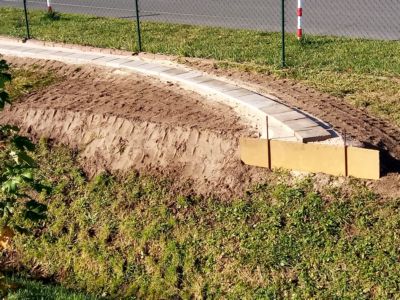

So wurden im Zeitraum vom Herbst 2009 bis zum Frühjahr 2012 zwei Sträucher und ein Baum umgesetzt, ein Baum gefällt, drei Heckendurchbrüche  erstellt (diese werden dann zum Bogen geschnitten), 2 kurze und ein 20 Meter langer Damm geschüttet. Dabei wurden gute 40 Schubkarren Kies verbaut und die  gleiche Menge Mutterboden bewegt. Darauf sind dann Gehwegplatten verlegt worden (30x30cm). Zugleich sind an 6 Stellen Wegübergänge erstellt worden. Diese haben zwei Bauausführungen:
1. vorhandene Wege erhielten mit der Flex einen Trassendurchbruch und die Steine wurden tiefer gelegt.
2. neue Wege wurden mit den Gehwegplatten durchstoßen (z.B  an den Granitsteinen). Zudem sind zwei Brücken geplant. Eine davon wird im Halbkreis über einen Teich führen.

b_gb_233

gbk_322

gbk_323

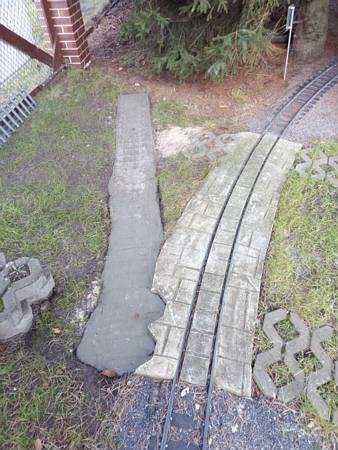

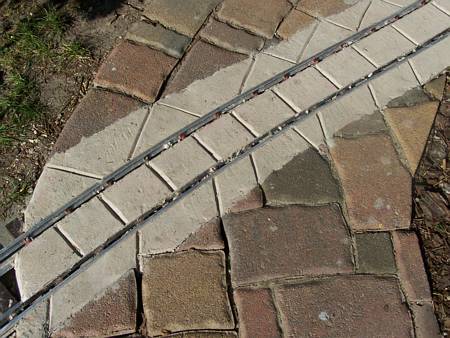

Mit Beton ausgegossen und mit Muster ans Plaster angeglichen

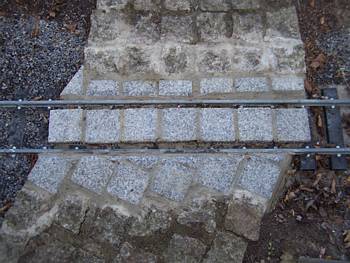

Mit Granitplasterplatten ausgelegt

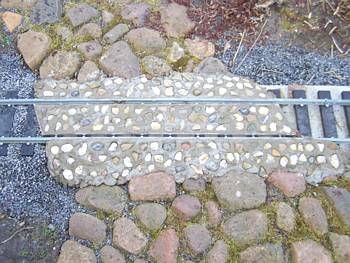

Wieder mit Beton ausgegossen aber mit kleinen Kiesel gespickt.

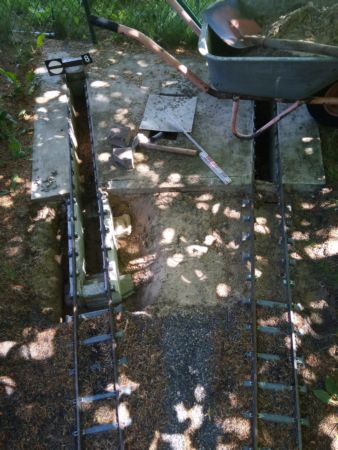

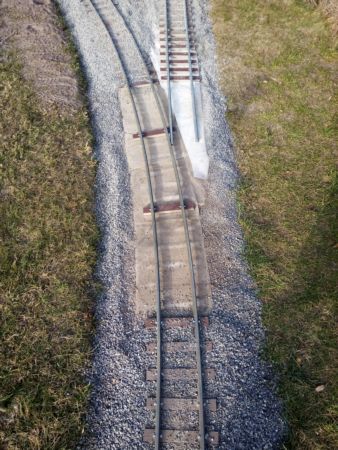

Die Betonwege wurden zwischen den Schienen vorher mit L-Profilen fixiert

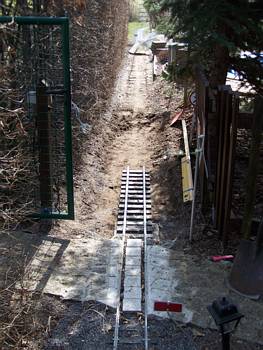

Bisher waren es also 550 Gehwegplatten, was einer Streckenlänge von 165m  entspräche. Die Brücken kämen noch hinzu und auch die Trassen der Drehscheibe und des Lokschuppens, so dass man sagen kann, dass es beim derzeitigen Planungsstand knapp 200 Meter werden. Dabei wird der innere Ring ca. 120 m messen und der zweite vordere Halbkreis (2. Bauabschnitt) den Fahrweg etwa auf 200m verlängern.

gbk_331

bruecke_012

bruecke_013

Beseitigung der zu hohen Steigung

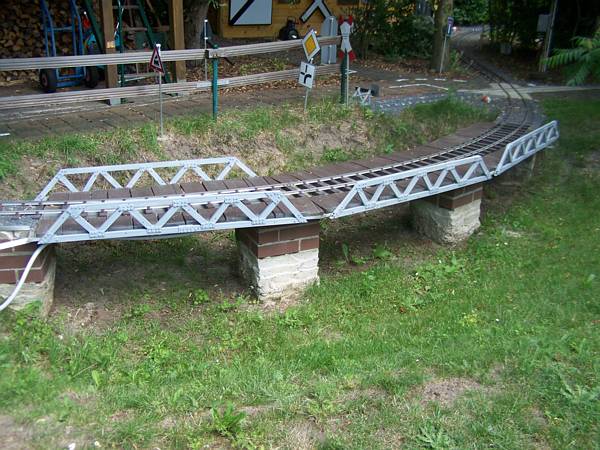

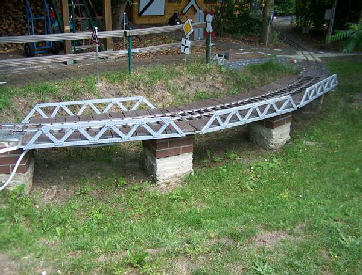

1. dreiteilige Brücke über den künftigen Teich, auf drei Teilstücken fehlt noch das Geländer, kommt 2018

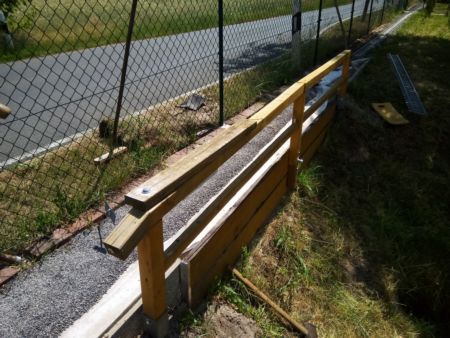

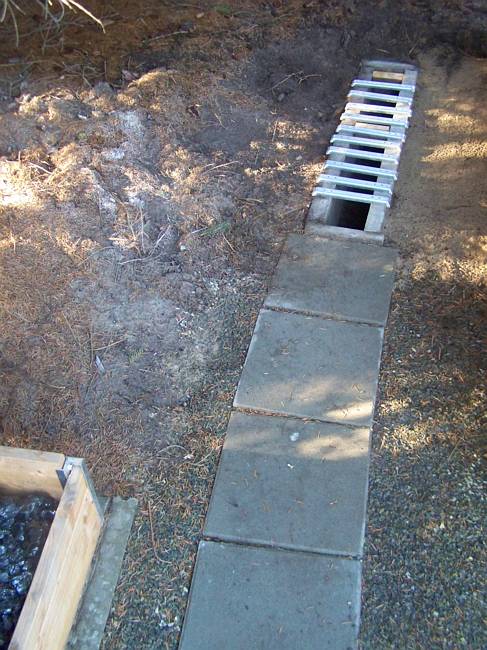

Im Januar 2018 wurde eine hölzerne Brücke gebaut

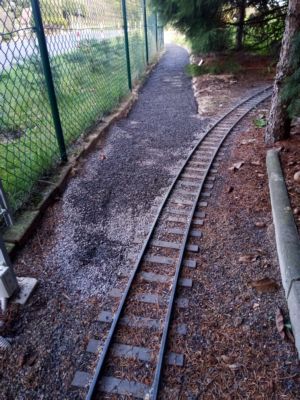

Bis 2014 waren neben dem Lokschuppen und der Drehscheibe 55 Meter Gleis verbaut, davon 30 als reiner Fahrweg fertiggestellt. Im Herbst wurde die Trasse für den Ring auf Vordermann gebracht (einheitlicher Radius vom 8 Metern, Vorschotterung).
Die Knupfergleise kamen bereits im November, doch werde ich nicht die Knupferschwellen einsetzen. Im "Eisenbahnpark Wendisch Rietz e.V." wurde ein neues Schwellensystem aus WPC entwickelt. Diese werden dann wie Holzschwellen aussehen und pro Schwelle mit 4 Schrauben von oben her verschraubt. Dies geht um einiges schneller als mit den Stahlschwellen. Anfang Februar 2015 war es endlich soweit. Frisch aus der Produktion holte ich aus Berlin 5 Kartons Schwellen und ca. 6000 Schrauben. Dann ging es los. Nach einer Woche waren immerhin 103 Meter verlegt. Zum Ringschluss fehlten nur noch 17 Meter. Doch wegen einer Weiterbildung musste ich eine Zwangspause von 5 Tagen einlegen. Bis dahin hatte ich herrliche sonnige Vorfrühlingstage für die Verlegung der Gleise. Bereits jetzt wurde staunend über den Gartenzaun geschaut.

gbk_310

b_gb_317

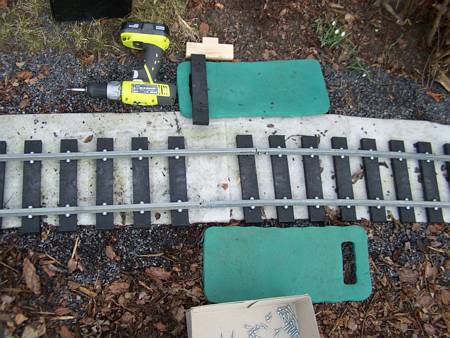

b_gb_318

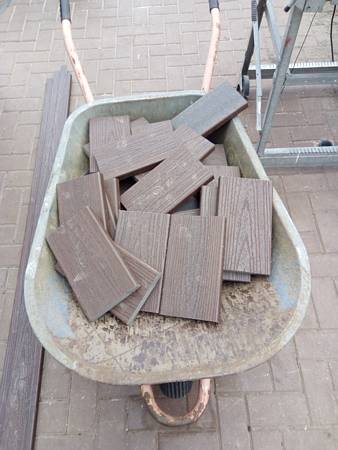

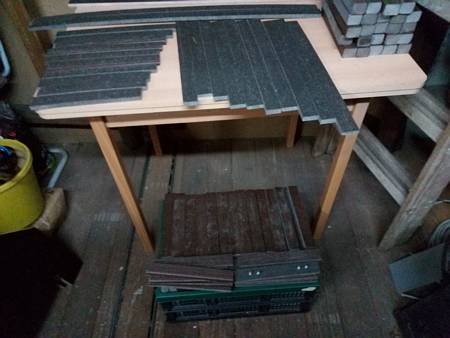

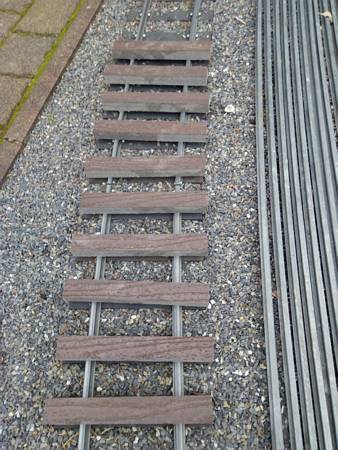

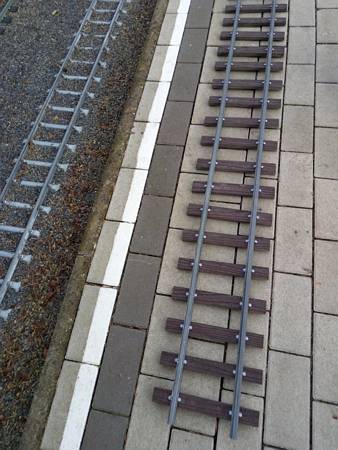

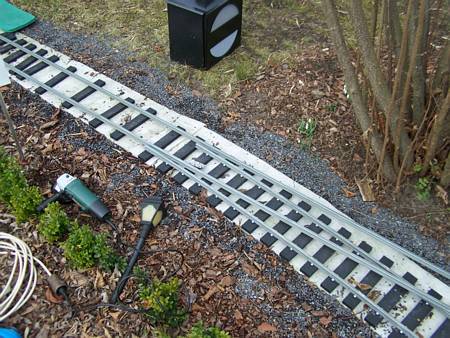

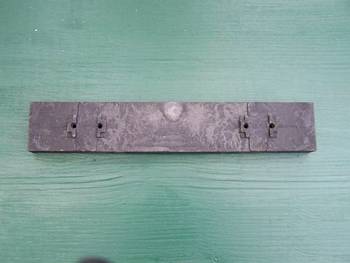

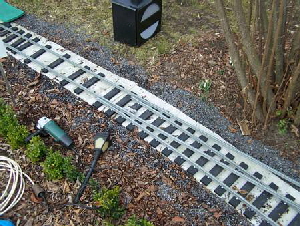

Neue Schwellensystem aus WPC

Hier fand der Lückenschluss statt

Die letzte Schwelle wird eingefügt



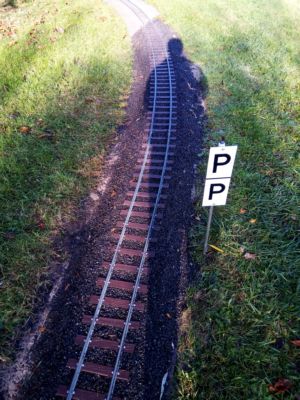

Noch zwei Arbeitstage waren nötig, um den Ring zu schließen. Seit dem 25. Februar 2015 kann nun richtig gefahren werden. Einen ersten Eindruck kann man unter Video davon gewinnen. Nun muss die Strecke noch ausgerichtet und geschottert werden. Nun ist auch die Erweiterung des Abstellgleises um 3m fertig, um den ganzen Mitfahrzug ordentlich parken zu können. Damit war der Streckenausbau zunächst beendet.

b_gb_320

b_gb_321

fahrz_007



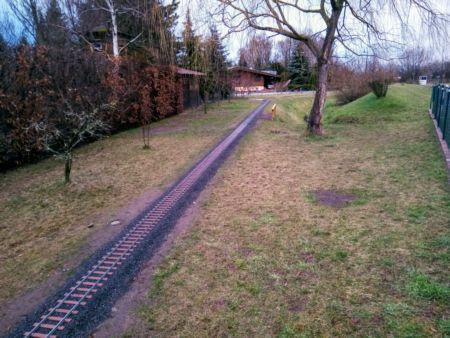

Nun kann gefahren werden

Gesteuert wird von hinten, zwei Waggons der Mitfahrwagen sind im Einsatz

Hier der jetzige fahrbereite Zug, der mittels Kabel auch von hinten aus gesteuert werden kann.



Bei ersten Belastungsfahrten erwies sich die Rampe hinter dem Pool für die kleine Lok als doch zu steil (siehe weiter oben). Kurzerhand wurde auf 9 Meter Länge das Gleis inklusive der Gehwegplatten wieder zurückgebaut und das Gleisbett begradigt. Insgesamt wurden 4 Schubkarren Erde entfernt. Danach wurde das Gleis wieder aufgebaut. Am Abend war die Baustelle dann Geschichte.

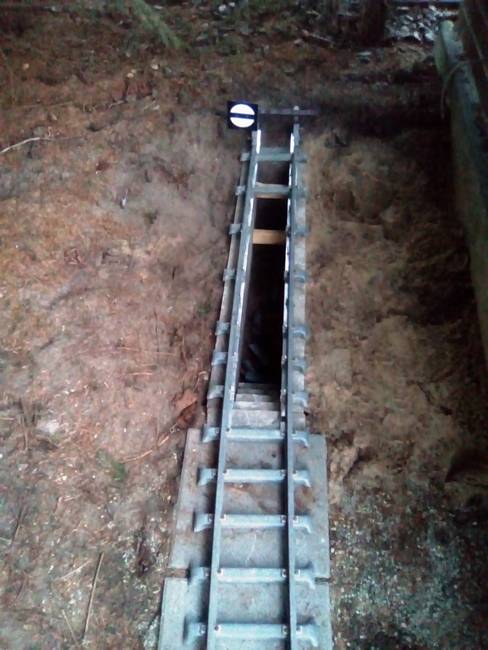

Im Herbst 2015 wurde mit dem Bau der zweiten Brücke begonnen. Das erste Widerlager steht schon, das 2. konnte erst nach der Versetzung des Elektroschaltschrankes der Abwasserpumpe errichtet werden, was im Oktober 2015 geschah.


2016 wurden an der Strecke nur Unterhaltungsmaßnahmen ausgeführt.

2. Bauabschnitt - Äußerer Ring 200m

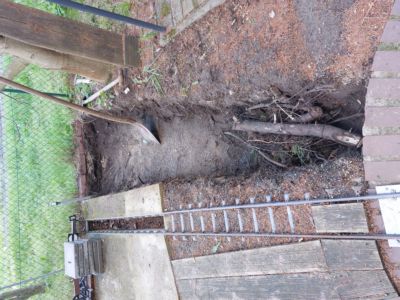

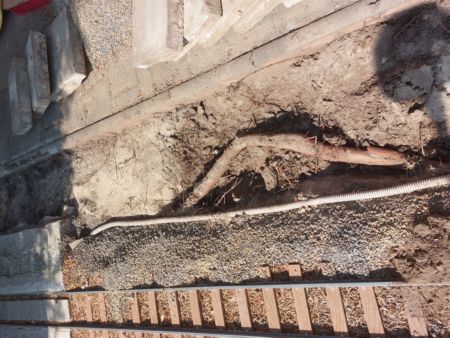

Für den 2018 ist die Streckenerweiterung vor dem Haus eingeplant. Dafür wurden im August und September 2016 die Trassen vorbereitet.  Im März 2017 wurden die Schienenstöße auf 60 Meter Länge angeglichen. Bisher waren einige versetzt, nun sind es alle herausnehmbare Gleisjoche. Die Wegübergänge auf diesem Abschnitt wurden gleich mitsaniert, da der Beton hohl lag. Das ebnete den Weg dafür, die Ausfahrweiche für den großen Ring einzupassen. Dies konnte im März 2017 kurzfristig realisiert werden. Zuvor musste das Gleis auf 9m davor abgebaut werden, da sich ein Hügel gebildet hatte (Baumwurzeln). Dieses Hindernis wurde beseitigt und die Trasse wieder eben aufgebaut. Als nächstes wurden die Pflastersteine unter dem Carport tiefer gelegt. Das ausgebaute 3m Gleichjoch wurde an die Weiche angeschlossen, weiterführend wurde das Gleisbett auf 9 Meter zunächst mit Holz imitiert, so dass dort der Mitfahrzug abgestellt werden konnte.
2018 erfolgte der Lückenschluss. Im Januar 2018 wurde eine hölzerne Brücke über dem Abwasserschacht gebaut. Dann wurde der Gleisbogen im Pflaster vor dem Carport ausgesägt und tiefergelegt. Von der Messe in Dresden brachte ich im Februar die Gleise mit.

gbk_615
b_gb_619

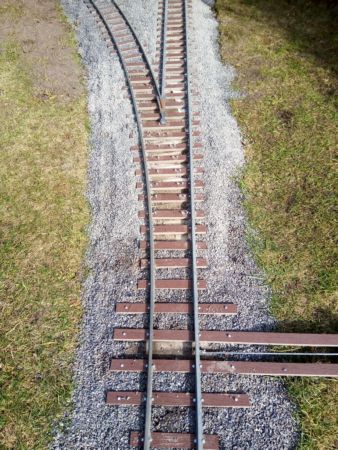

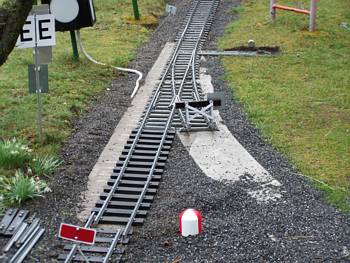

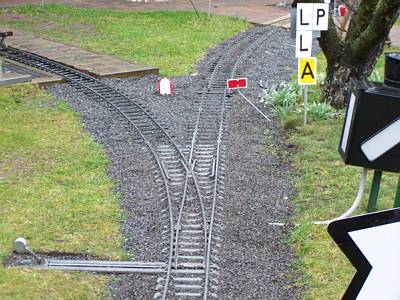

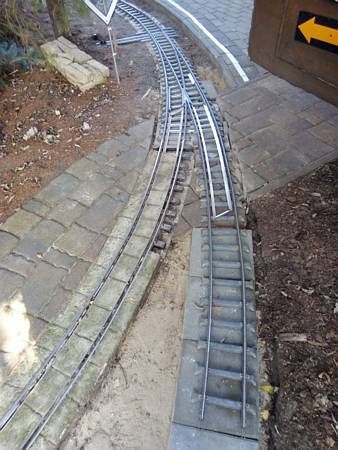

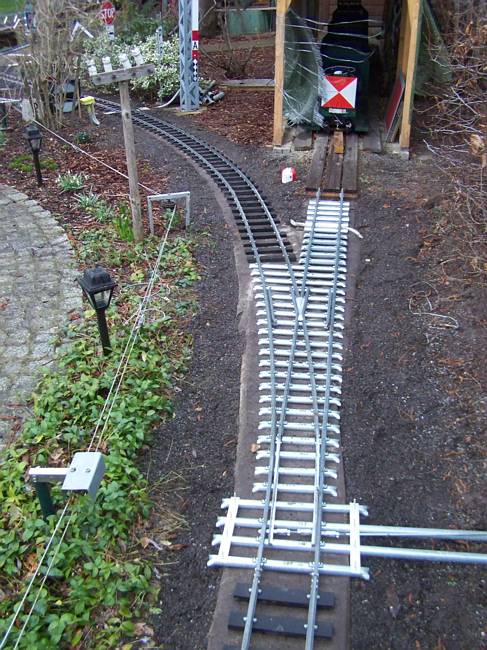

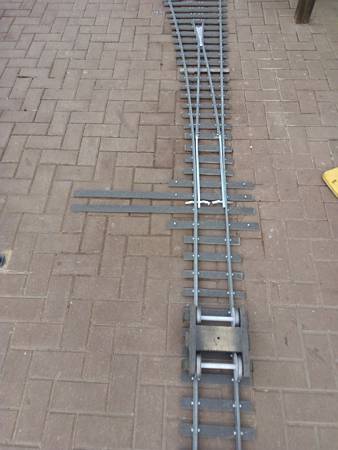

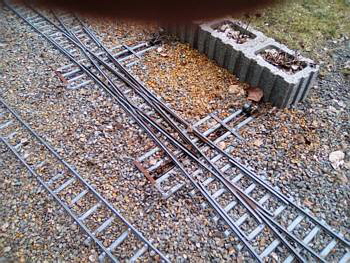

Einbau der Weiche für den Außenring am 17. März 2017

Nach dem Einbau und Anschluss des Gleises

b_gb_622
b_gb_624

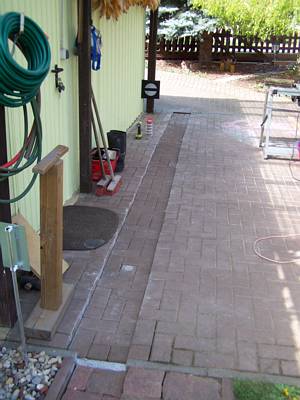

Die Pflastersteine wurden auf 9m tiefer gelegt, damit das künftige Gleis plan liegt. Jeder dritte Stein auf beiden Seiten musste geteilt werden.

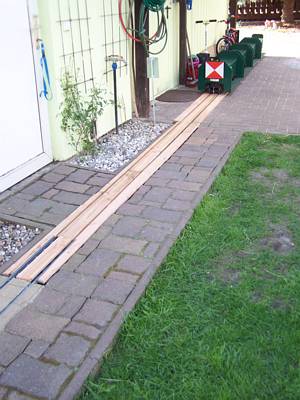

Nun kann der Besucherzug auf den Holzschienen auch mal unter dem Carport abgestellt werden

b_gb_677
b_gb_680

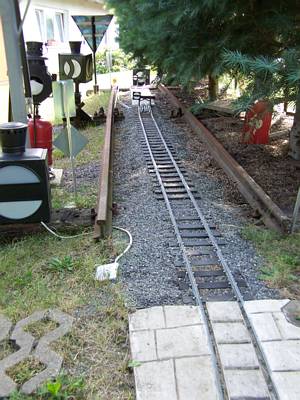

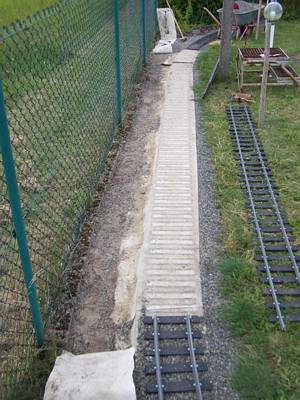

Im Sommer 2017 konnte auch das Schmalspurbahngleis der JLKB (750mm) vorverlegt werden, so dass nun dem Gleisausbau in 5 Zoll nichts mehr im Wege steht.

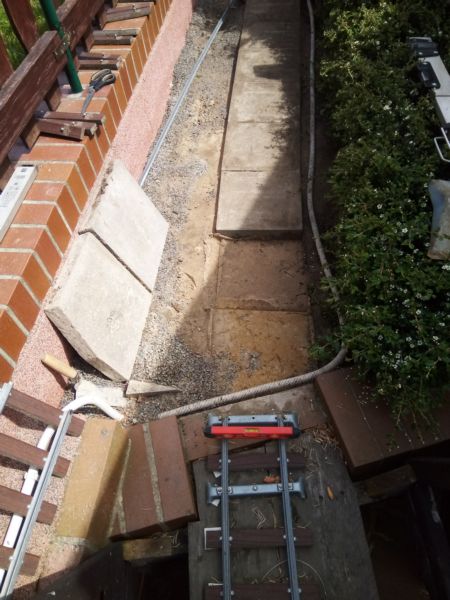

Am 03.09.2017 mussten 3 Gleisjoche auf der Wetterstation herausgenommen werden, da sich der Fahrweg in der Kurve nach außen abgesenkt hatte und dadurch die Lok entgleiste. Nach Entfernung des Schotters wurden die Platten neu ausgerichtet und mit einer Kurvenneigung von 1,5-2% versehen. Danach konnte das Gleis wieder aufgebaut werden. Hier bewährte sich der Umbau aus dem Frühjahr hin zu Gleisjochen.

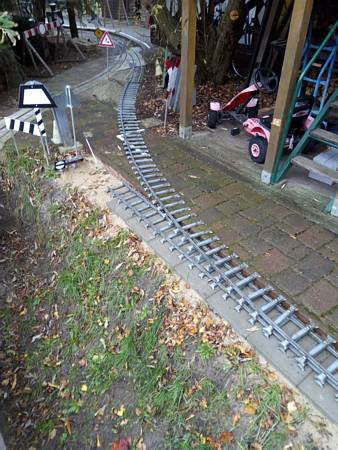

Diese wurden bis zum 19. Februar vor dem Haus verlegt. Insgesamt waren es 39m, mit denen der äußere Ring geschlossen werden konnte. Eine Besonderheit ist dabei die Brücke, die herausnehmbar ist. Somit mussten die Gleise dort auch schräg aufgeschnitten werden, um ein gefahrloses Überfahren zu ermöglichen. Es ist gleichzeitig auch eine Dehnungsfuge. Vor der Brücke wurden die Gleise fixiert, um ein verrutschen der Stöße zu verhindern. Wenn es endlich frostfrei sein wird, werden im Pflaster die Zwischenräume noch betoniert, so dass eine niveaugleiche Überfahrt möglich wird. Unter dem Carport bildet es somit auch das 3. Bahnhofsgleis.

b_gb_723

b_gb_725

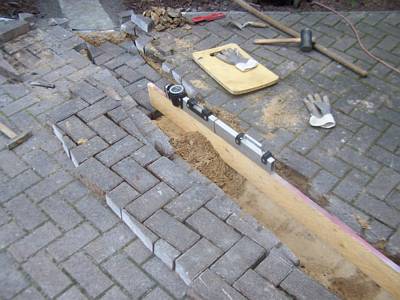

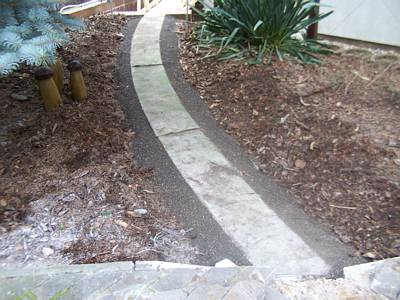

Im Januar wurde nach dem Brückenbau die abfallende Trasse auf ein einheitliches Gefälle gebracht. dabei musste auch ein Teil des Pflasters tiefer gelegt.

Alles ist angepasst, so dass das Gleis später mit der Pflaste- rung plan liegt. Auf der Strecke ist jetzt ein Gefälle kleiner 30 Promille, was einer Steigung von 1:33 entspricht. Hauptbahnen in Deutschland haben max. 1:40, Nebenbahnen 1:25

b_gb_729

b_gb_730

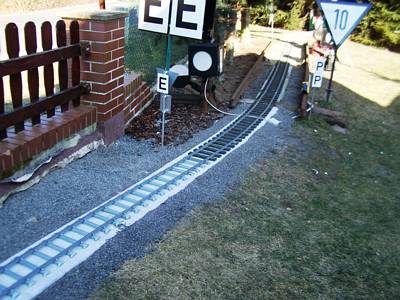

Beginn der Neubautrasse vor den Haus

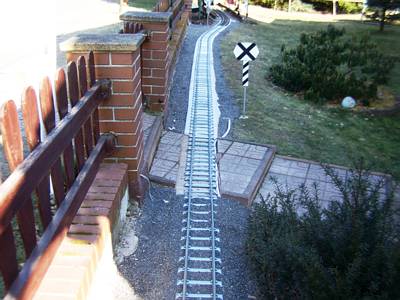

Vor dem Haus am Eingang

b_gb_731

b_gb_732

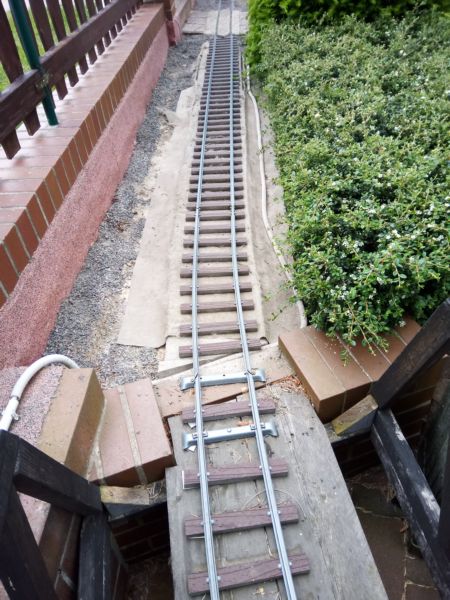

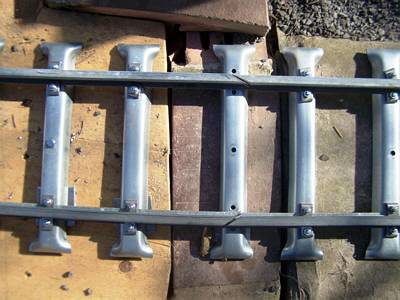

Da die Brücke herausnehmbar sein muss, wurden die Schienen schräg aufgeschnitten und die Gleise davor fixiert, um ein Verrutschen zu verhindern. Gleichzeitig sind es die Dehnungsfugen.

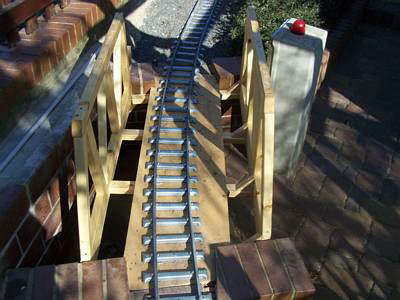

Die fertige Brücke

b_gb_733

b_gb_735

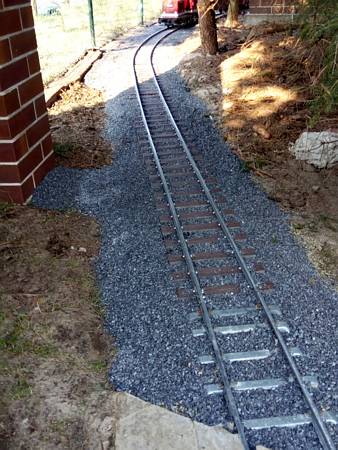

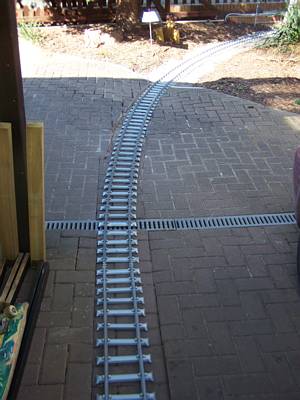

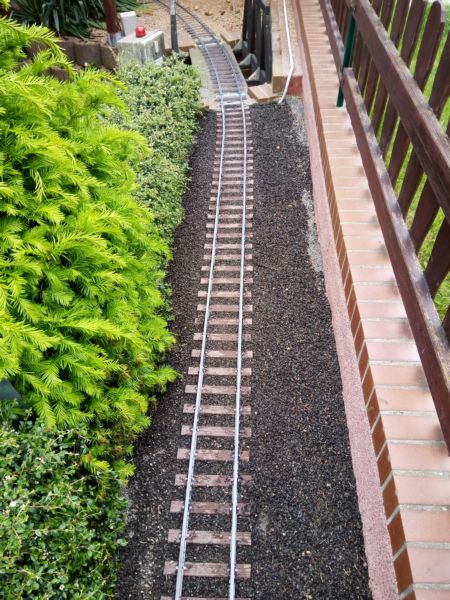

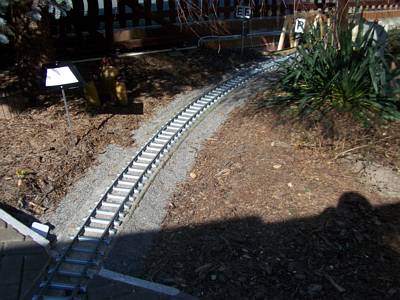

Das vorgeschotterte Gleis zum Carport herunter

Nun fehlt noch der Beton, dazu muss es erst frostfrei werden.

b_gb_804

b_gb_805

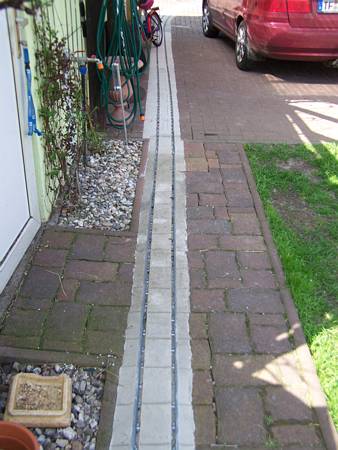

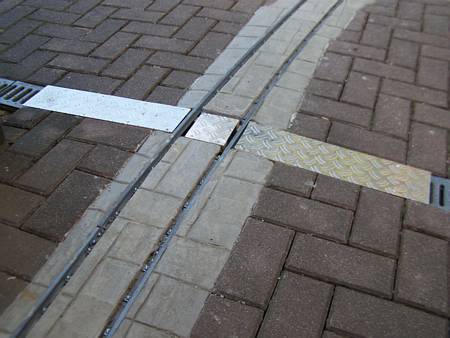

Der Beton ist drin

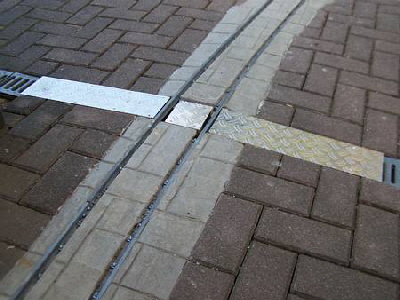

Überbrückung des Regenrinne und Anpassung des Pflasters

Noch vor Ostern konnten die 13 Meter unter dem Carport mit Beton verfüllt werden. Nun ist ein niveaugleiches Überfahren möglich.

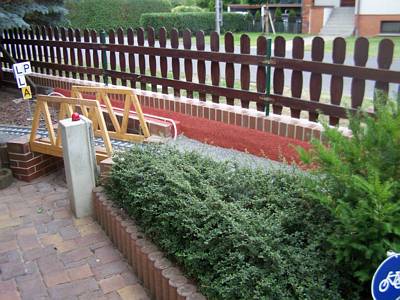

Im Sommer wurde mit der Sanierung der Außenmauer begonnen. Dies hat zwar mit der Trasse nicht unmittelbar zu tun, doch bringt es für die Optik doch einiges. Vor der hölzernen Brücke musste davor noch ein Betonquader entfernt werden. Dies allein hat einen Tag gedauert. Nachdem die gesamte Klinkermauer neu verfugt war, konnte endlich neuer Buntsteinputz aufgetragen werden. Der alte hatte sich größtenteils gelöst und links von der Tür war bisher bis zur Brücke gar keiner dran gewesen. Nun sieht es auch endlich hier schön aus!

b_gb_847

b_gb_849

3. Bauabschnitt - 2. Bahnhofsgleis 15m

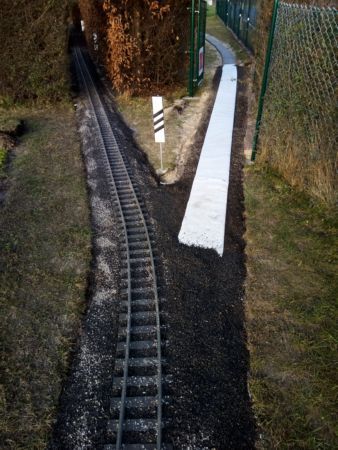

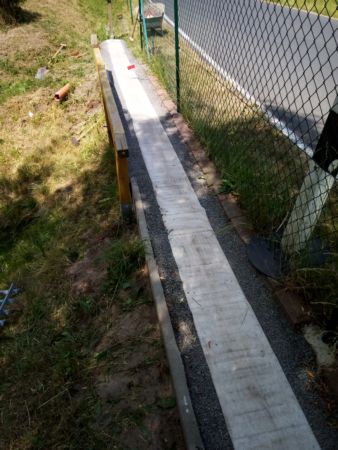

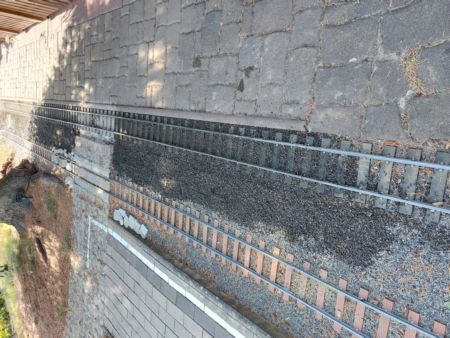

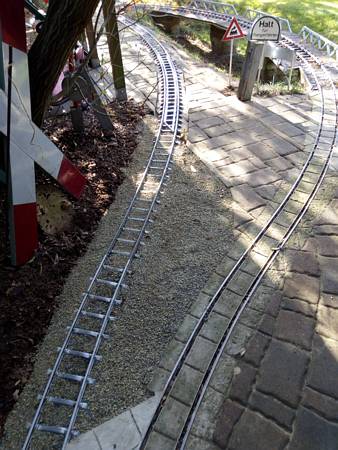

Gleichzeitig wurde die Trasse für das zweite Bahnhofsgleis vorbereitet. Kiesgründung, Betonplatten und Vorschotterung. Im hinteren Teil wurde im Dezember 2017 ein zweiter Bahnsteig für den Richtungsverkehr gebaut. Im Februar 2018 wurde auf der einen Seite eine Weiche und bis zum März auf der anderen eine DKW verbaut. Diese DKW (Doppelkreuzungsweiche Bauart: Engländer) wurde nach Maßen selber gebaut, was einiges an Zeit gekostet hat. Sie soll einmal am neuen Bahnsteigende die zusätzlich Ausfahrt für ein geplantes Gleisdreieck herstellen. Aber erst einmal kann dort noch ein 8m langes Abstellgleis erstellt werden, denn so viel Gleis ist noch übrig. Nun konnten die Gleise für das 2. Bahnhofsgleis dazwischen verlegt werden, was eigentlich erst für 2019 geplant war, doch ein glücklicher Umstand verhalft mir dazu, doch mehr Gleise zu bekommen. Somit ist seit dem 13. März 2018 ein Richtungsverkehr möglich und es steht ein Umfahrungsgleis zur Verfügung.

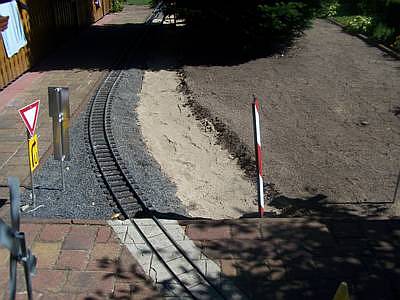

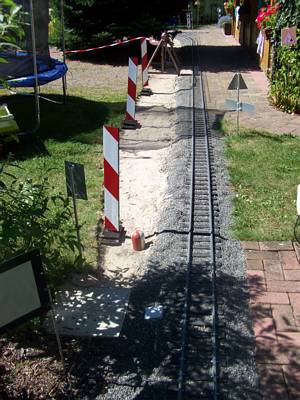

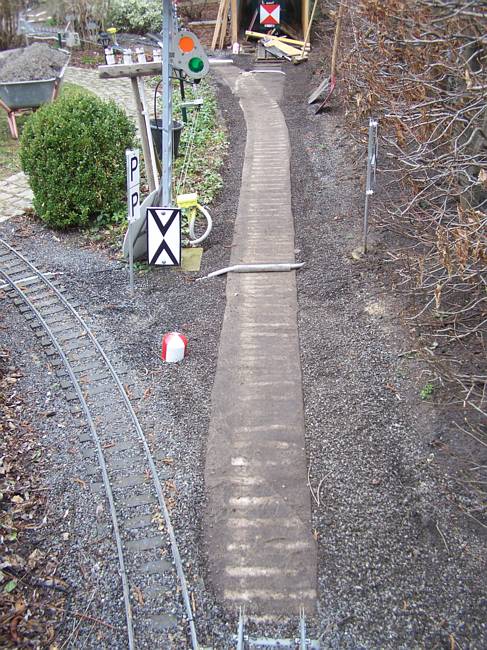

b_gb_562 Trassierung des zweiten Bahnhofgleises

b_gb_563

b_gb_564

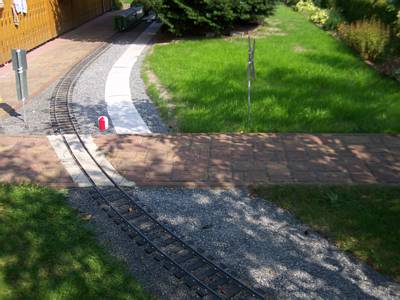

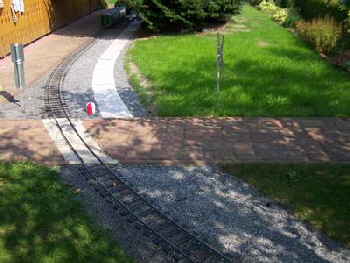

Im Frühjahr 2017 war die Trasse fertig gestellt

b_gb_742

b_gb_740

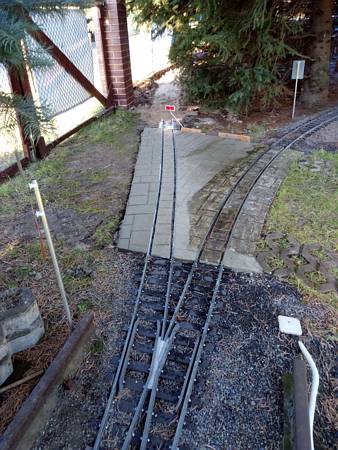

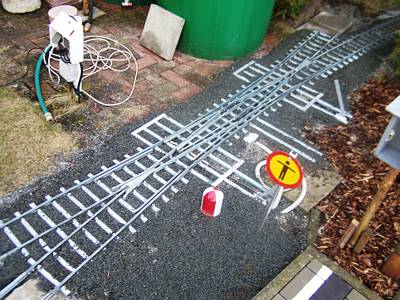

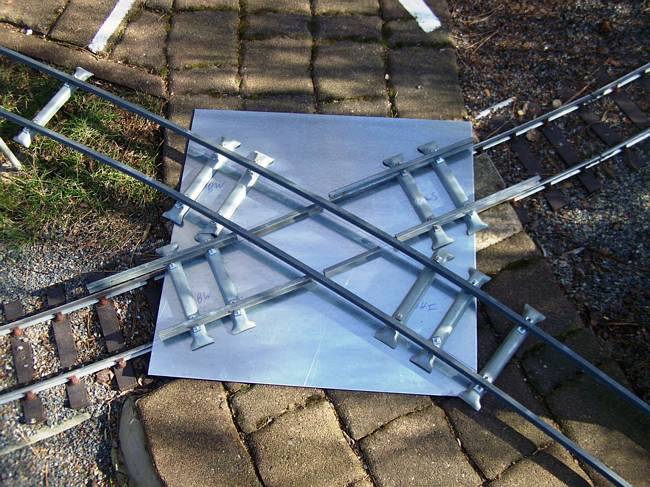

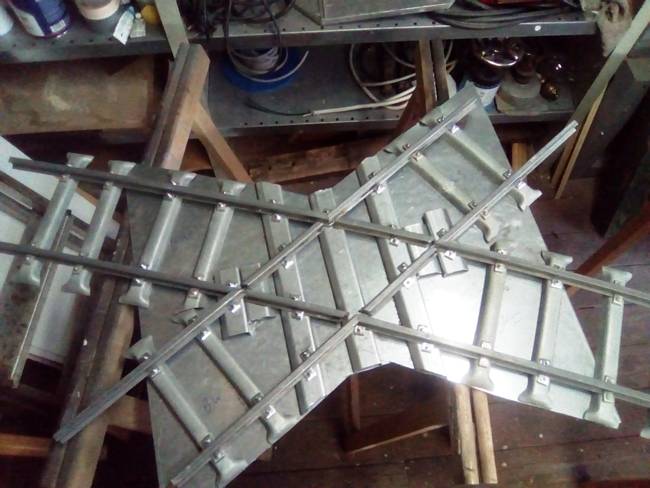

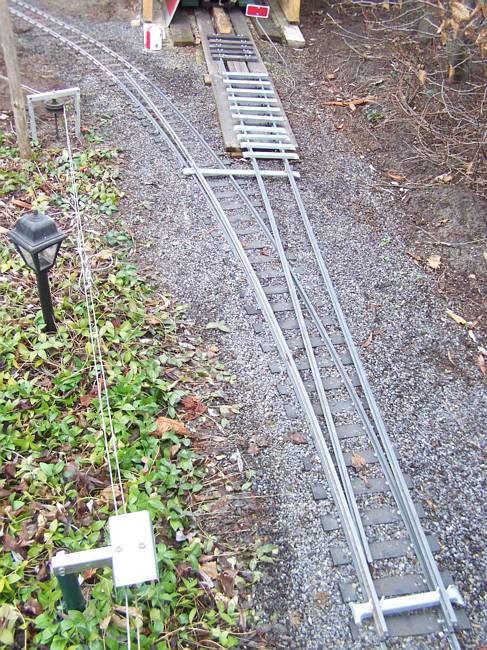

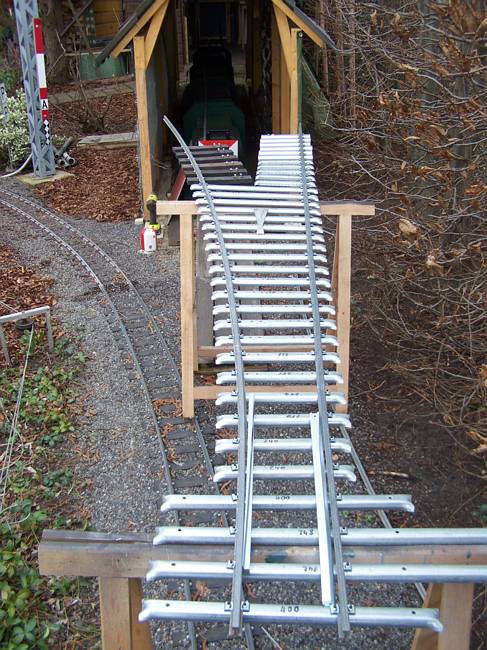

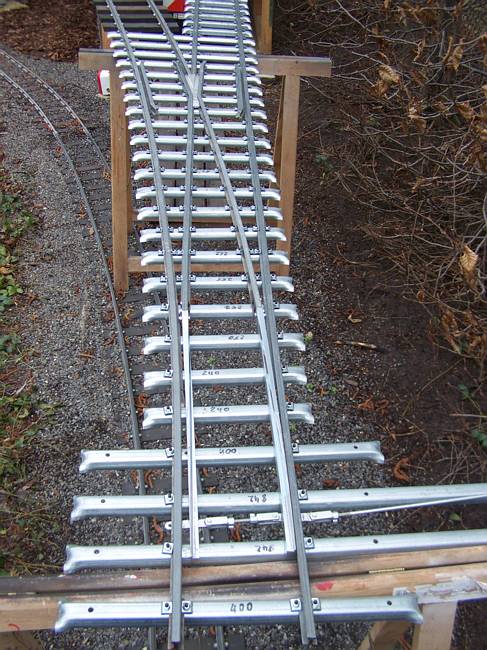

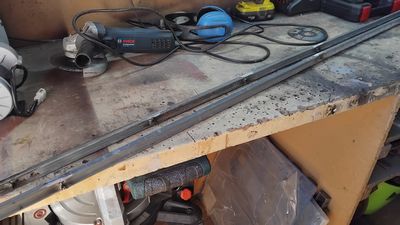

Im März 2018 wurde die DKW gebaut

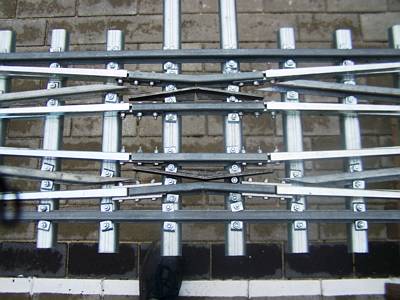

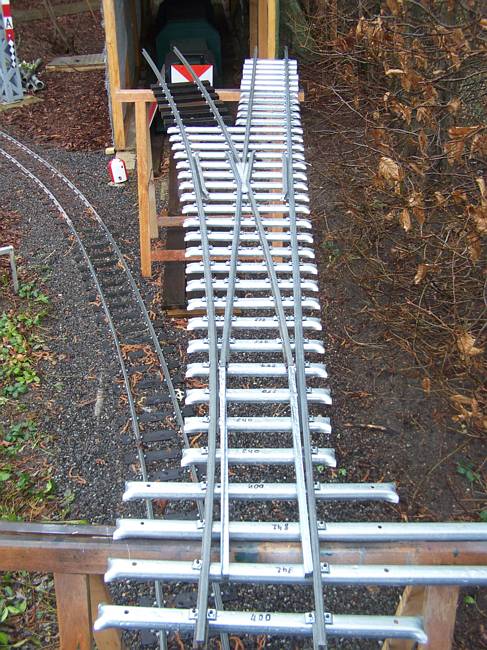

Hier der mittlere Kreuzungsteil der DKW

b_gb_743

b_gb_744

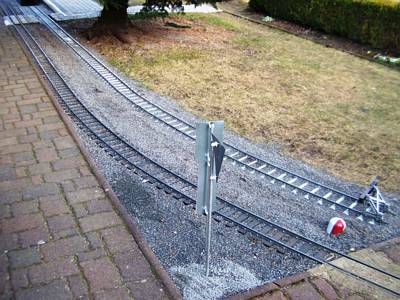

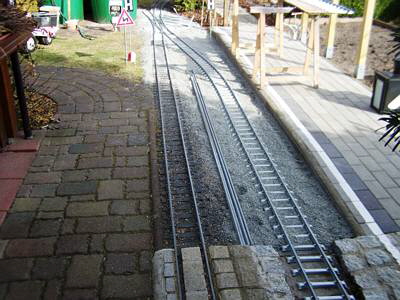

Der 1. Teil von der DKW am Bahnsteig ist schon fertig

Nun geht es schon bis zum Bahnübergang

b_gb_745

b_gb_747

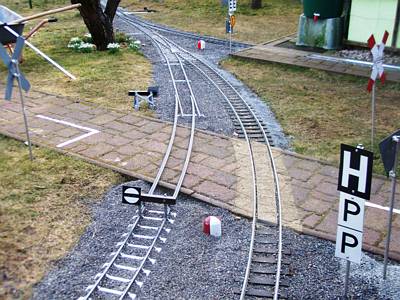

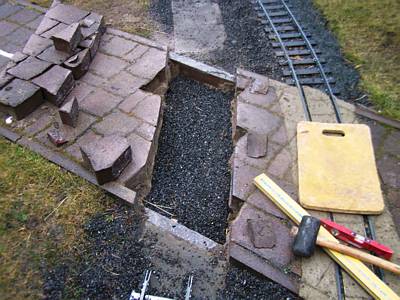

Um den Lückenschluss zu erstellen, muss der Weg noch aufgeschnitten werden

Nun ist der Weg frei für das Gleis

b_gb_748

b_gb_750

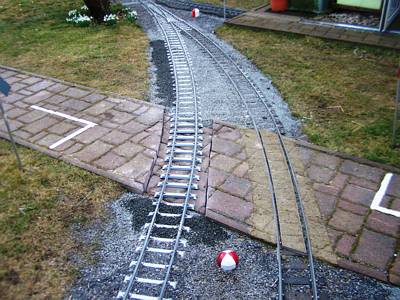

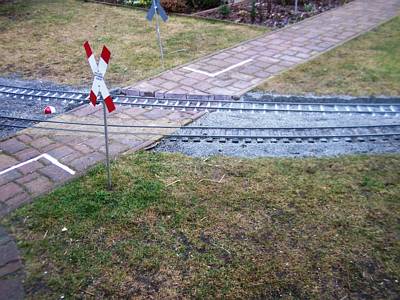

Die Lücke konnte am 13. März geschlossen werden

Für den Beton ist es aber noch zu kalt

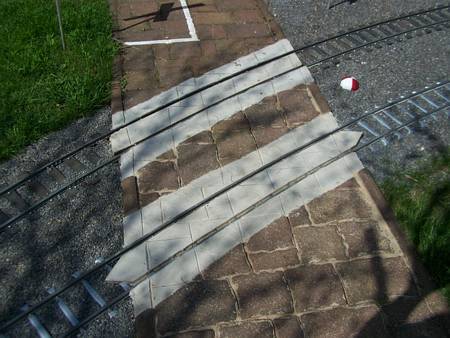

b_gb_802

b_gb_803

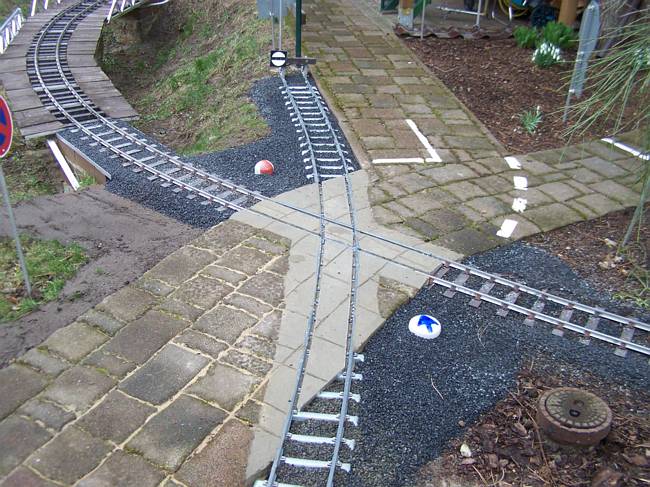

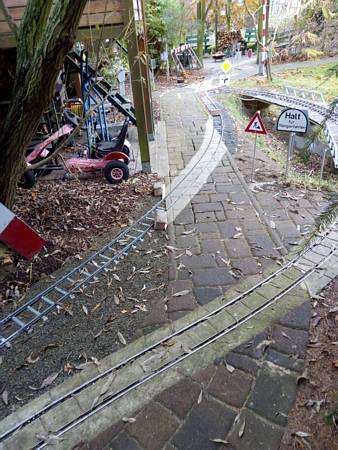

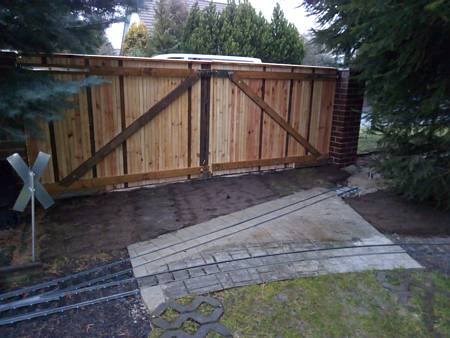

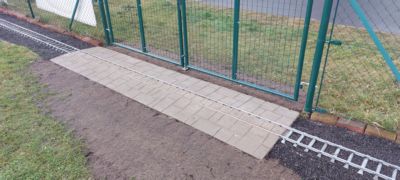

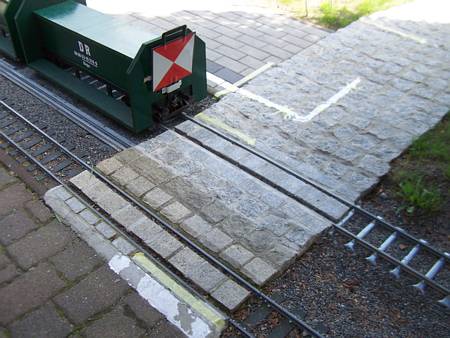

Nun auch hier fertige Überwege

Dieser zum Gleis 2. sieht besonders schön aus.

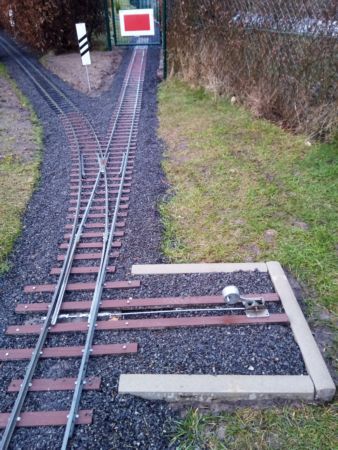

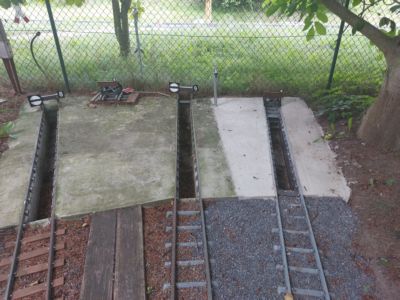

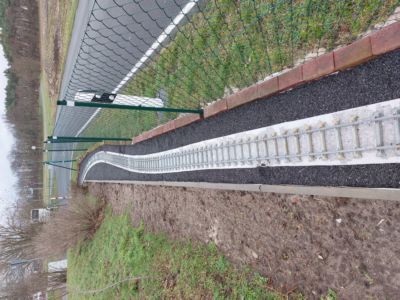

4. Bauabschnitt - Gleisdreieck und Werkstattgleis mit Wagenhalle

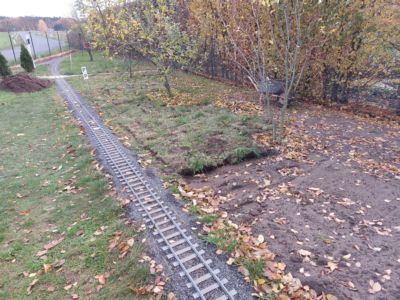

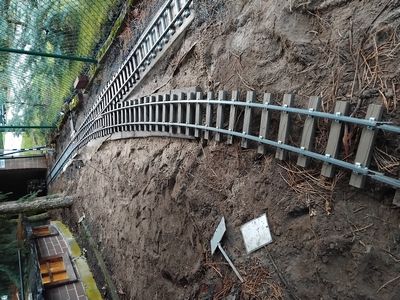

Hinter der DKW konnte aus den Resten noch ein 8m langes Abstellgleis gelegt werden. Dies ist der Anfang des geplanten Gleisdreiecks. Damit ist der Ausbau für 2018 erledigt. Im weiteren Verlauf muss nun erst eine Kreuzung und dann noch eine Stützmauer am Teich gebaut werden, um mit dem Gleis weiterzumachen zu können. In Höhe des Bahnhofes “BW” wird dann die Einfädelungsweiche ihren Platz finden, so dass der 5,5m Radiusbereich der Brücke damit komplett umfahren werden kann. Im Gleisdreieck herrscht ein Mindestradius von 7,5m. Wenn es fertig ist, können die Zügedort wenden, ohne die Lok umsetzen zu müssen.

b_gb_810

b_gb_812

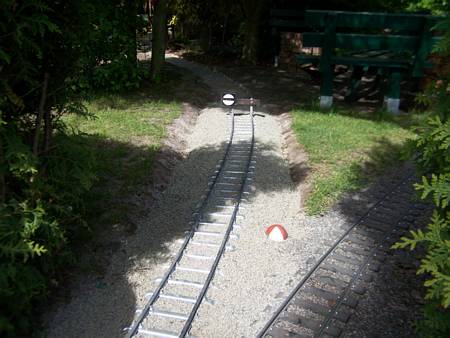

Die ersten drei Meter waren noch einfach

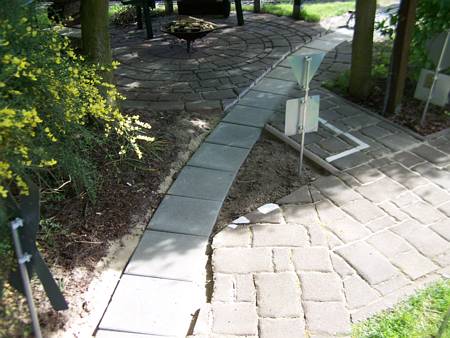

Das Aussägen der Steine hat den ganzen Tag gedauert. Der Staub dabei ist immer sehr lästig

b_gb_817

b_gb_819

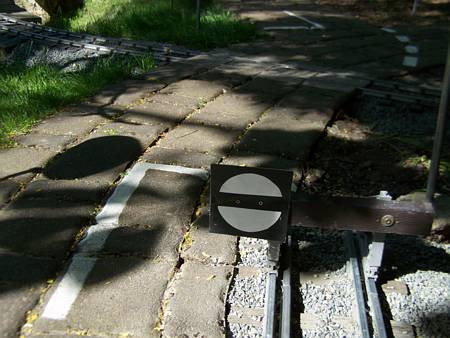

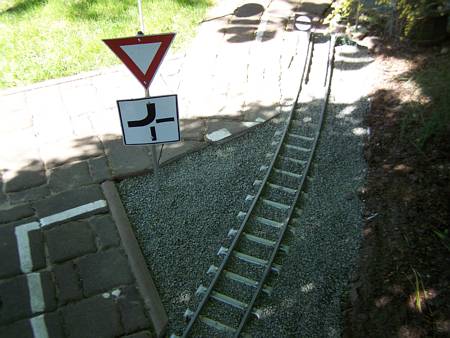

Nun liegen die 8m endlich noch vor Pfingsten

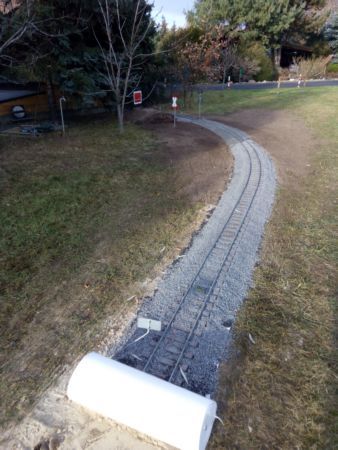

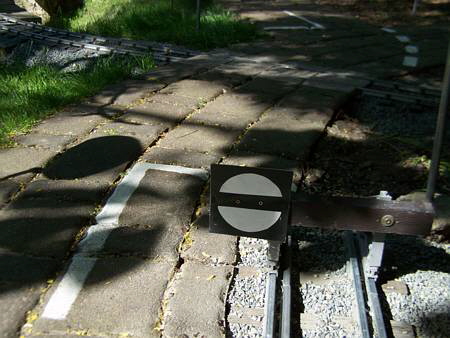

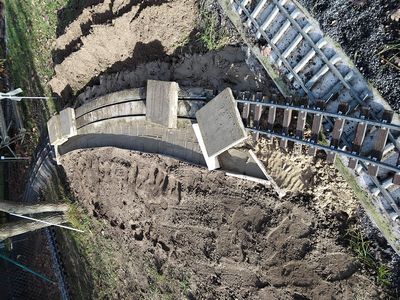

Vorläufiges Ende der Trasse. Nun muss erst eine Kreuzung gebaut werden, erst dann kann evt. nächstes Jahr weitergehen. Denn im weiteren Verlauf muss auch noch eine Stützmauer errichtet werden.

b_gb_822

b_gb_827

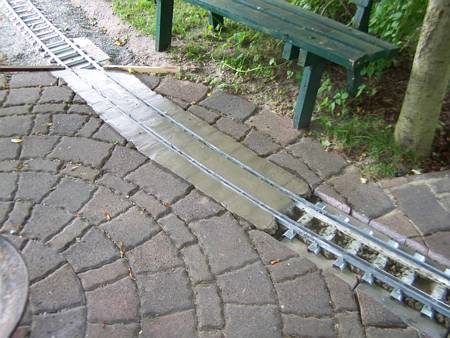

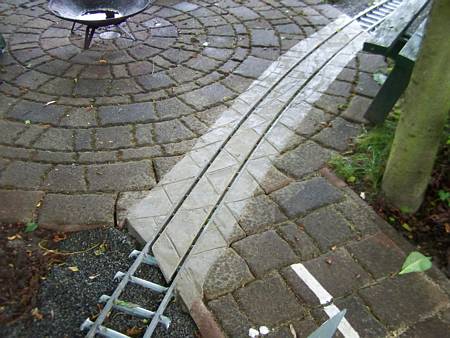

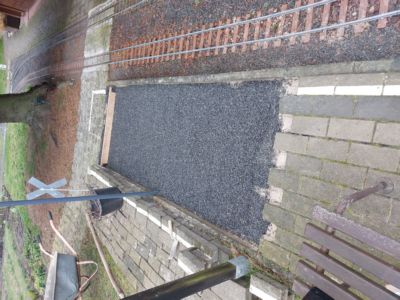

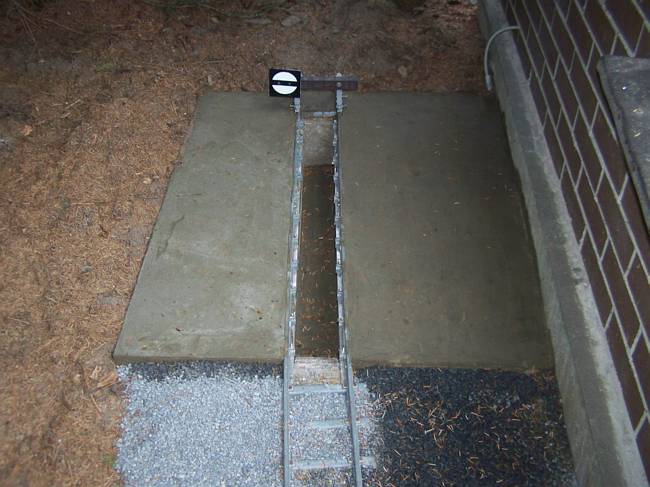

Nun kommt noch der Beton rein

Damit ist der Grillplatz wieder komplett niveaugleich

Über weitere Planungen wird in der folgenden Tabelle informiert.

Ausbaustufen:

Zeitraum

Ausbaustufen/Arbeiten

März 2013

Lieferung des Starterpaketes

bis Mai 2013

Erste Fahrversuche auf einer 30 Meter langen Teststrecke mit einer Kleindiesellok und einem Bedienwagen. Dabei wurden Fahrzeug und Schienenmaterial  getestet

Sept.  - Nov 2013

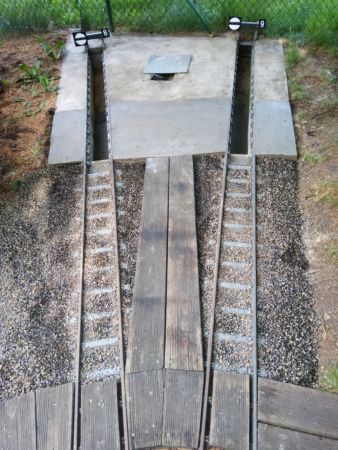

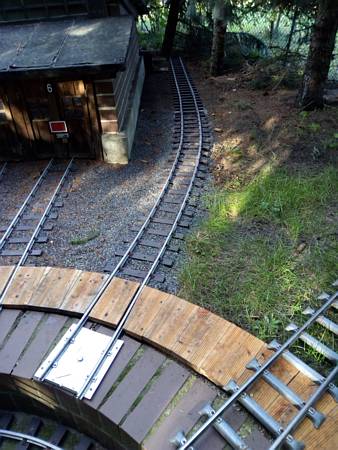

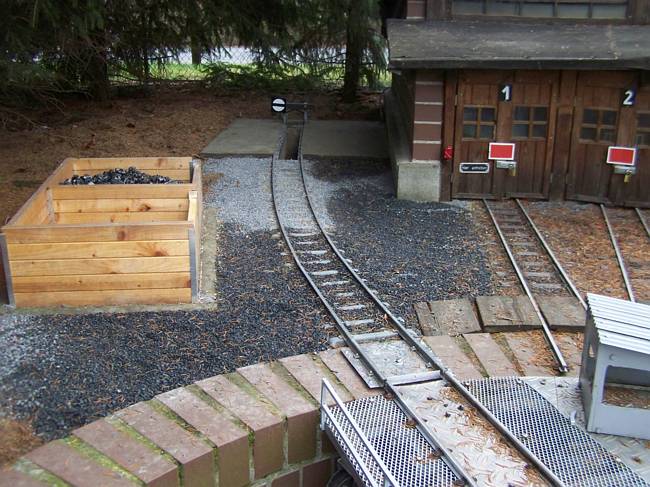

Abbau der Strecke und Aufbau des Zubringers Drehscheibe, Drehscheibe und 6-gleisiger Ringlokschuppen, Anschlussgleis wurde so verlegt, dass eine direkte Überfahrt zum Gleis 3 erfolgen kann (brauner Kreis), mit weiteren 5 Metern Gleis wurde eine Weiche und zwei Prellböcke gebaut

2014

Brückenbau über den Teich, Verlängerung der Strecke um 25 Meter auf 30 m Fahrweg bis zur Weiche innerer Kreis (Teilstück Außenring--> blau bis zum inneren Ring --> grün). Im Herbst Ausbau der Strecke auf 8 m Radius mit Einbau einer Weiche

2015

Stellwerk und Bahnsteigerweiterung fertiggestellt. Streckenerweiterung um 120 Meter und Schließung des Ringes. Damit ist ein Fahrbetrieb möglich (grüner Ring). Strecke nun insgesamt 155 m. Bau des 4-teiligen Mitfahrwagens, Eröffnung der Anlage für Publikum. Bau zweier Reko-Personenwagen.

2016

Fertigstellung der beiden Rekowagen, Weiterbau der Brückenbauwerke. Bau der V100, inkl. eines zweiten Oberbaus aus Holz als BR 111 in orange. Aufbau einer zweiten V100 als Übergang. Trassenvorbereitung 2. Bahnsteiggleises und Anschluss gr. Ring.

2017

Einbau 1 Weiche --> großer Ring-2. Bauabschnitt), Sanierung Wegübergange und 10m Strecke. Aufbau der V100. Erwerb eines EAOS Güterwaggons. Sanierung einer abgefallenen Kurve

2018

Bau einer DKW und Einbau einer Weiche, danach Lückenschluss mit 39m Fahrweg --> großer Ring-2. Bauabschnitt) und 2. Bahnhofsgleis (3. Bauabschnitt). Inbetriebnahme der V100 als 111 028-3, 8m Abstellgleis (künftiges Gleisdreieck), Bau eines Flachwagens, Bau zweier Drehschemelwagen, Fertigstellung des zweiten V100 Oberbaus als BR 112, Rohbau der Wagenhalle für den Mitfahrzug

2019

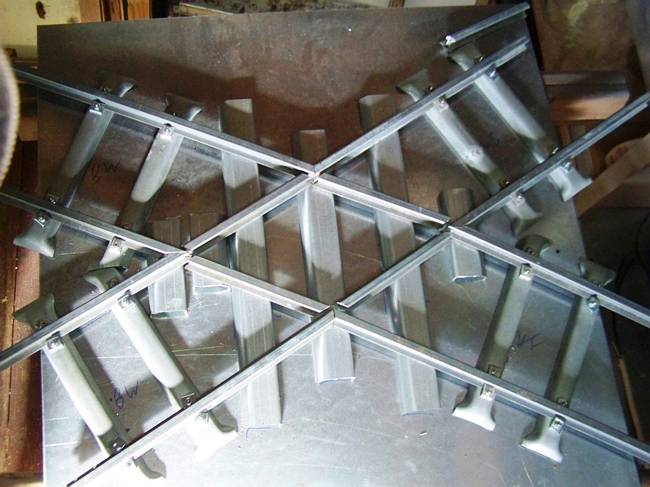

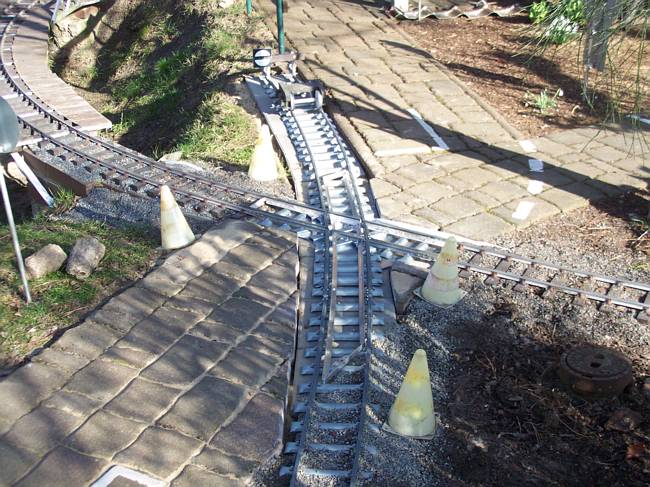

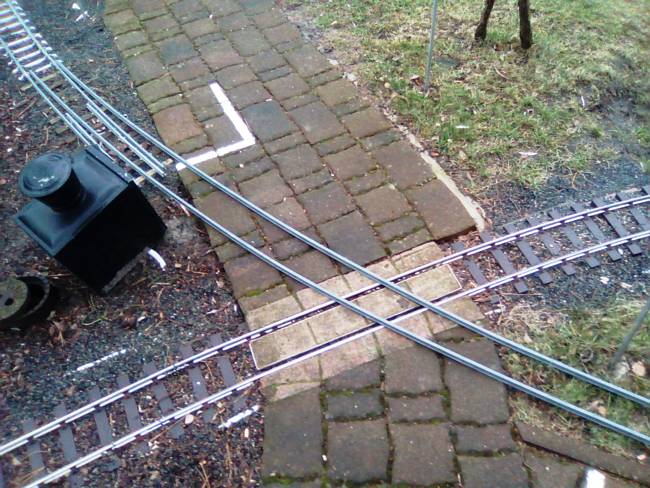

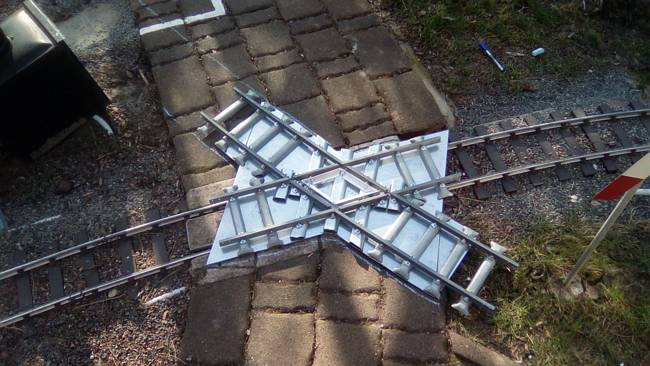

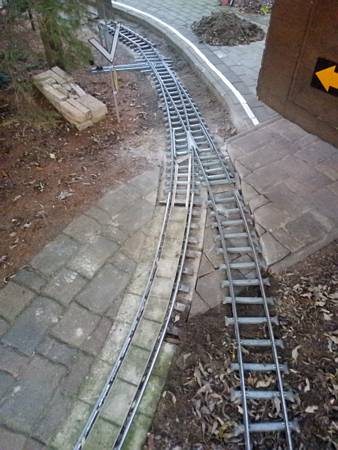

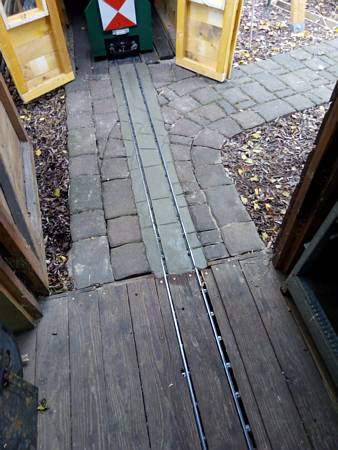

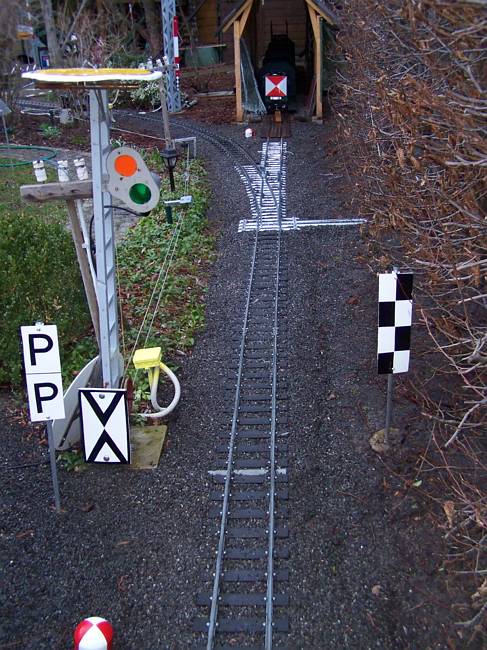

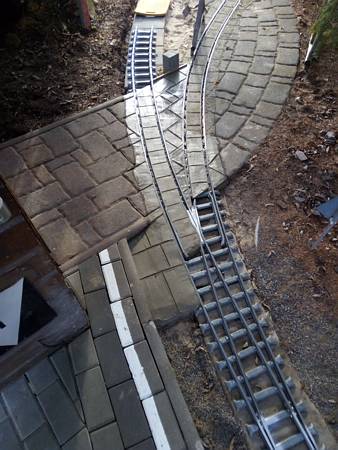

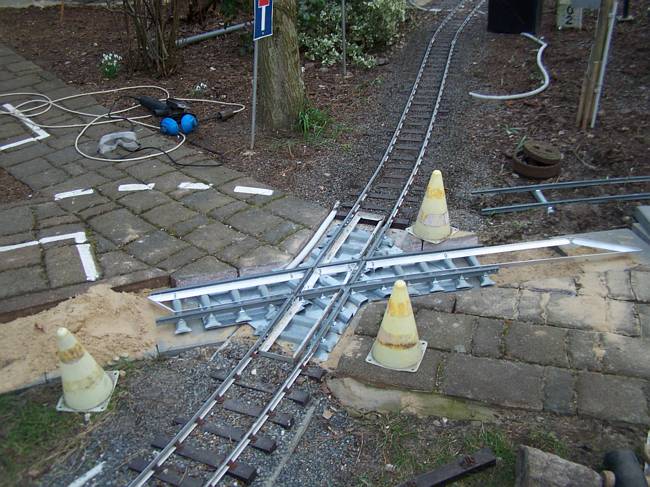

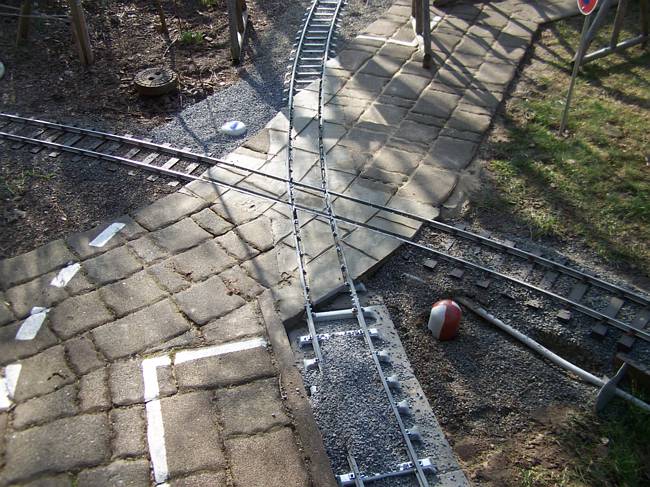

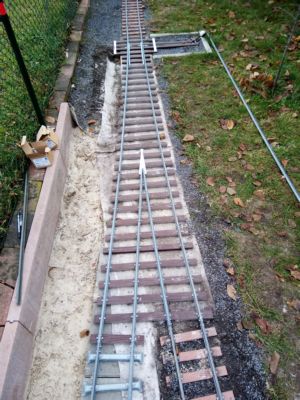

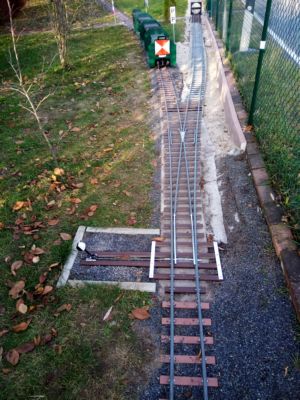

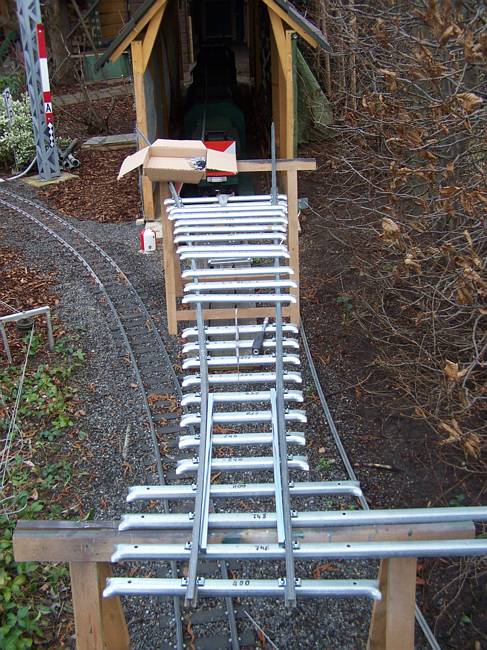

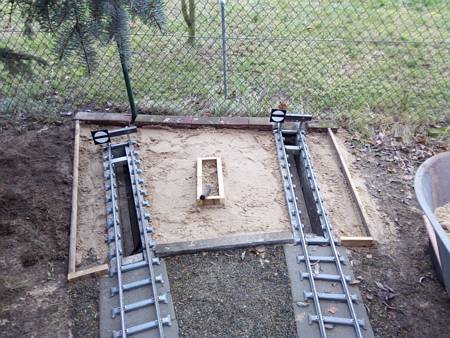

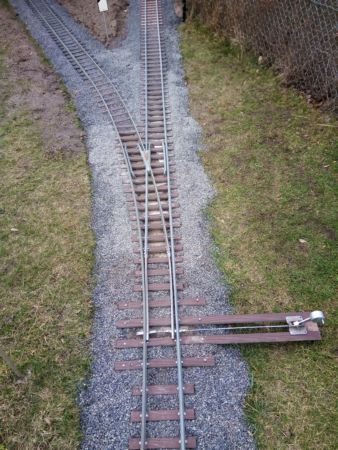

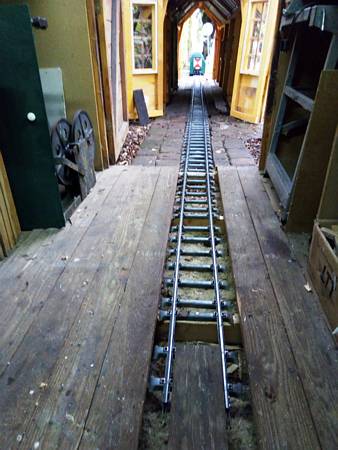

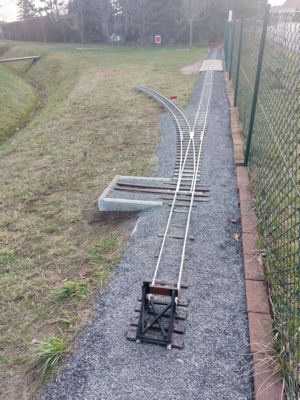

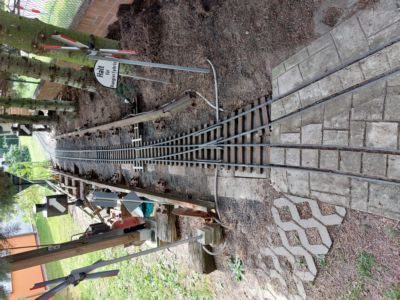

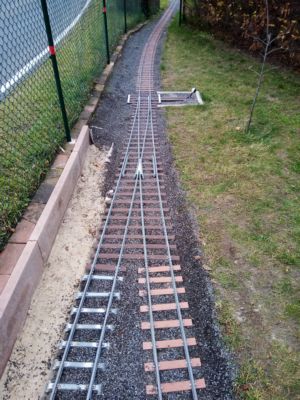

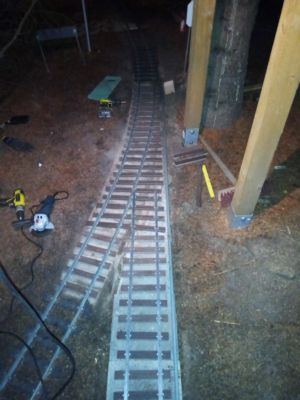

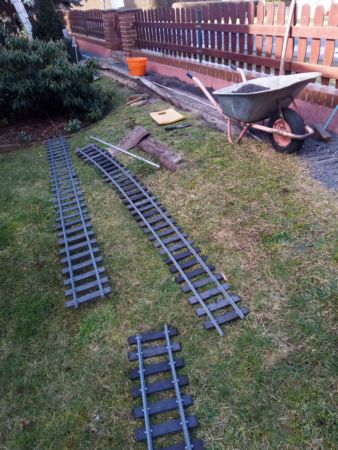

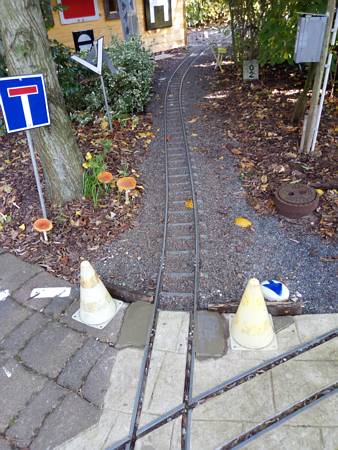

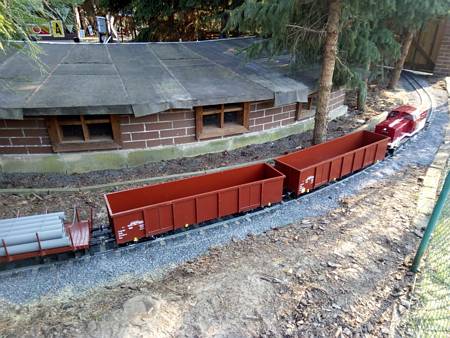

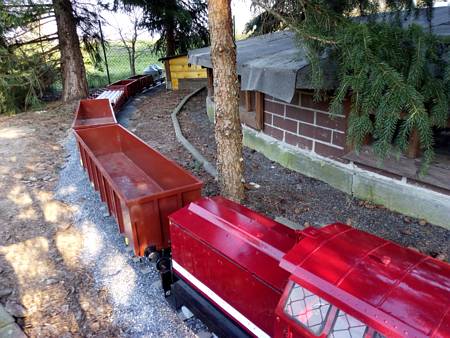

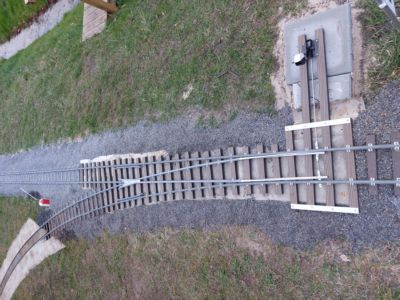

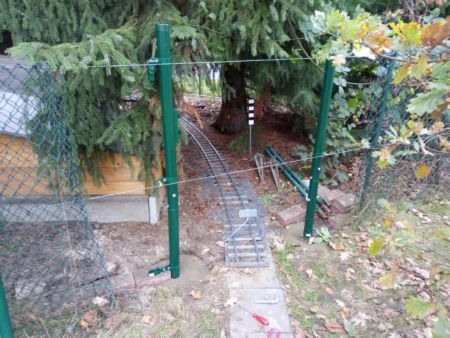

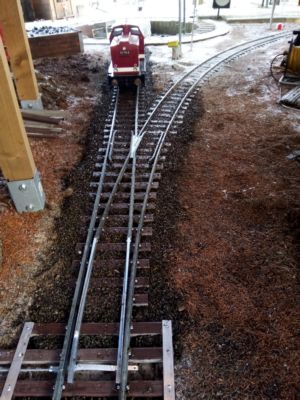

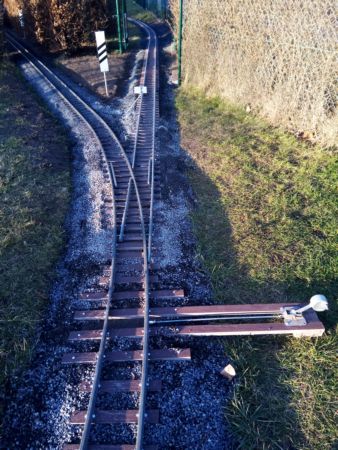

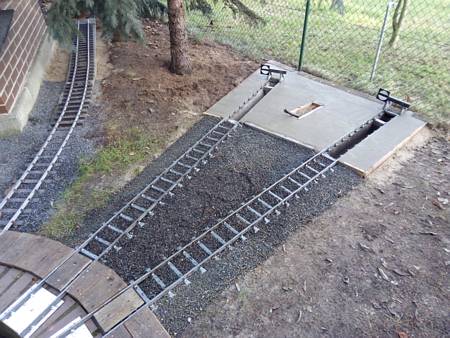

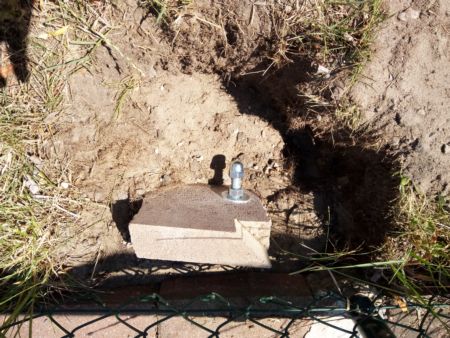

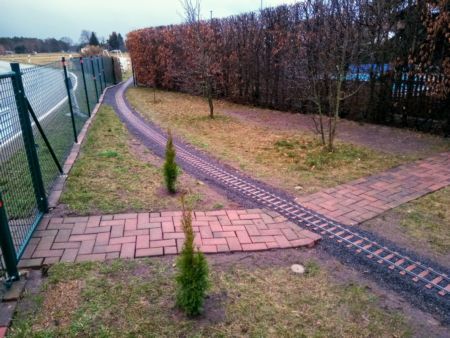

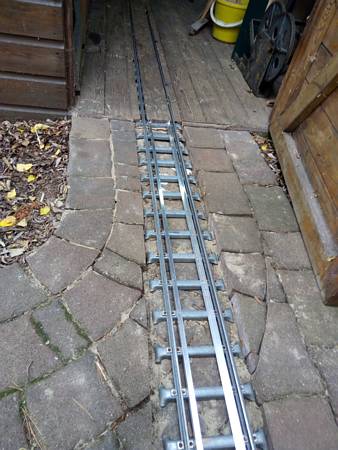

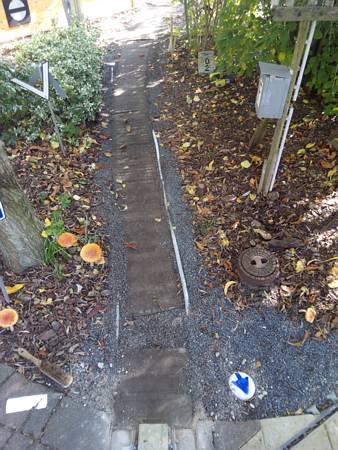

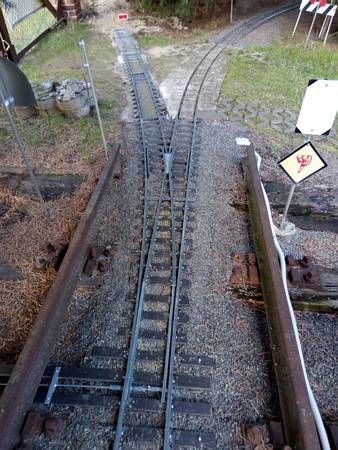

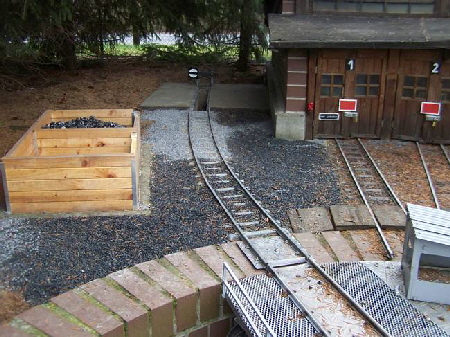

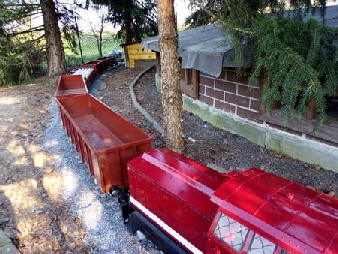

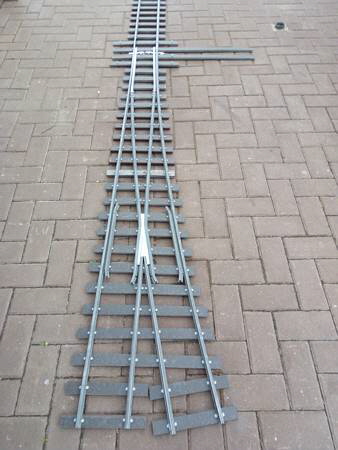

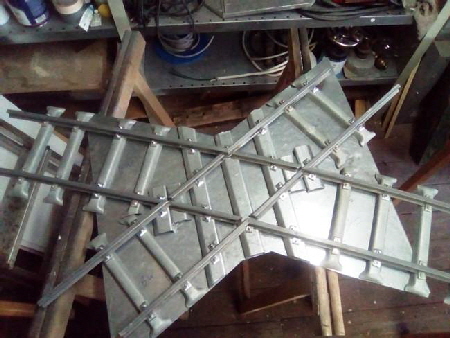

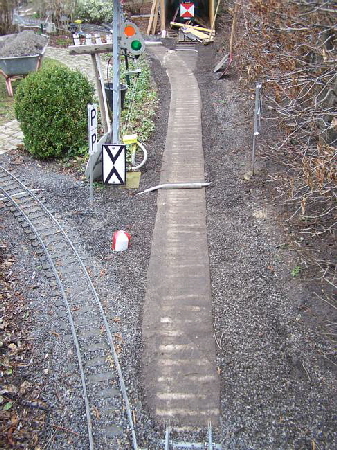

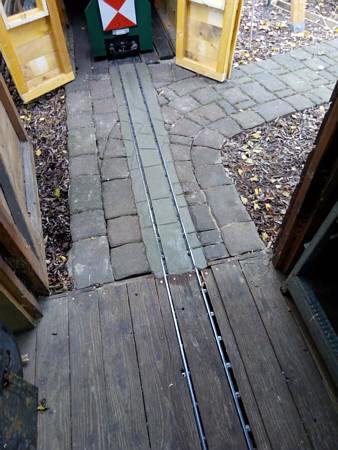

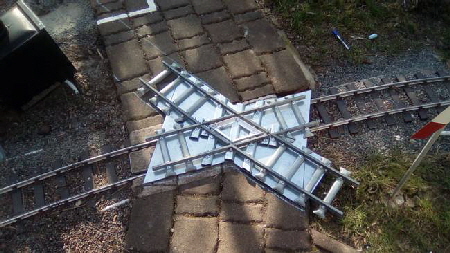

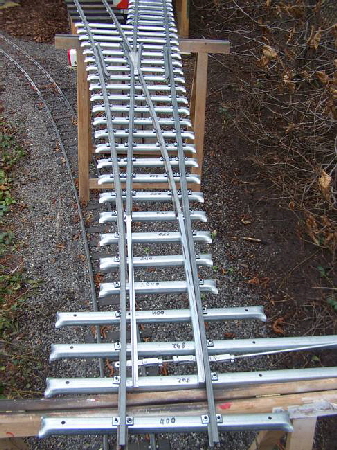

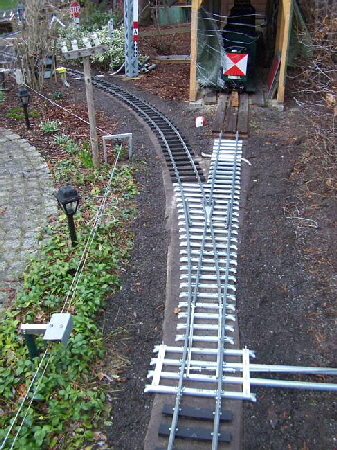

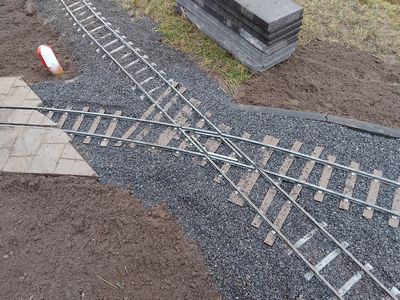

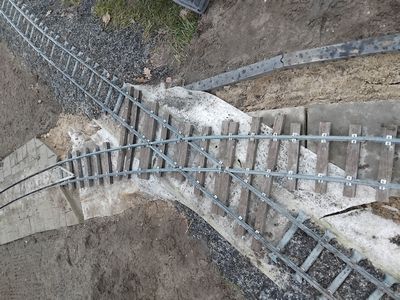

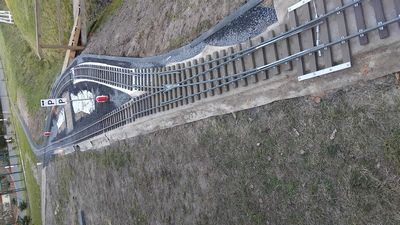

Weiche und 10m Gleis zur Werkstatt, Güterwaggons (1 EAOS+2 UIC), Bau eines zweiten Flachwagens, Fertigstellung der Wagenhalle, Bau einer 30° Kreuzung als Vorleistung für das Gleisdreieck.

2020

Bau eines REKO-Packwagens

2021

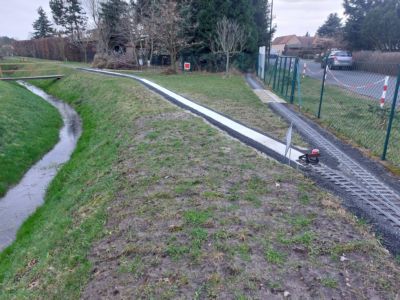

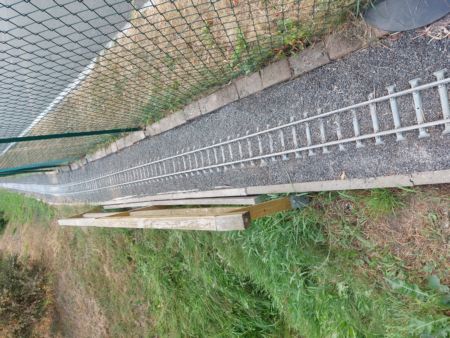

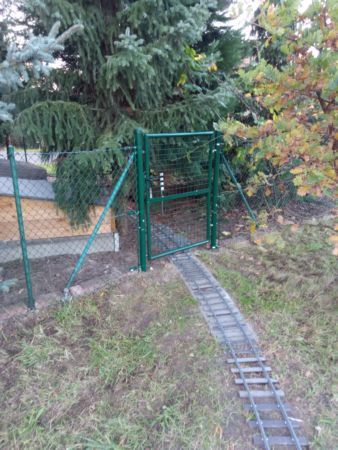

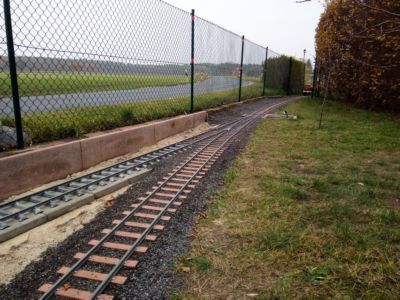

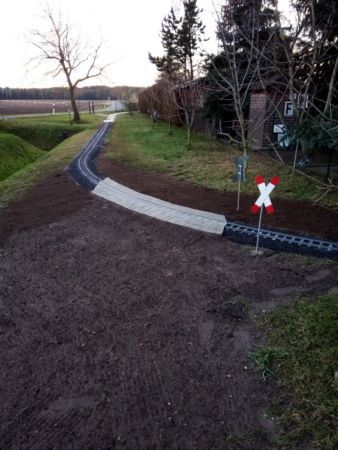

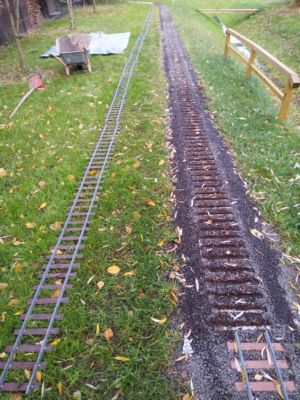

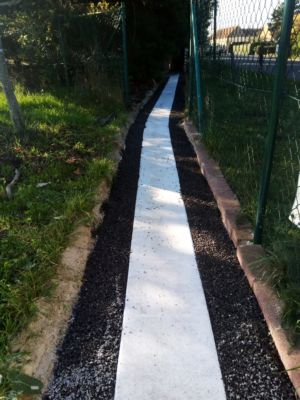

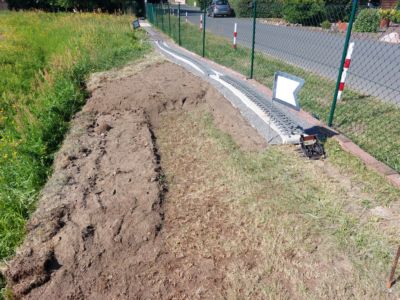

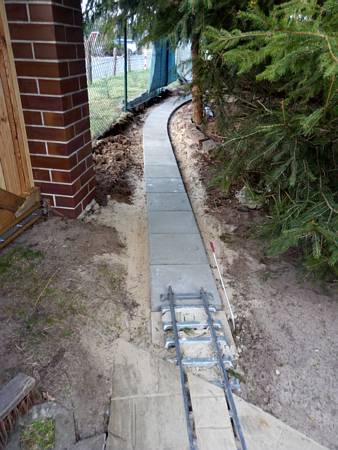

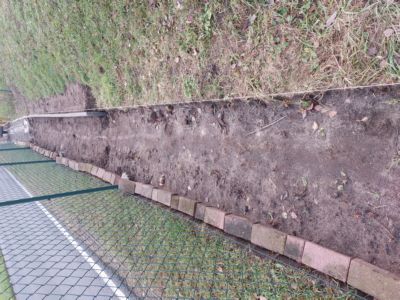

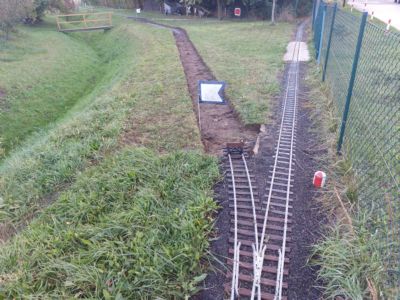

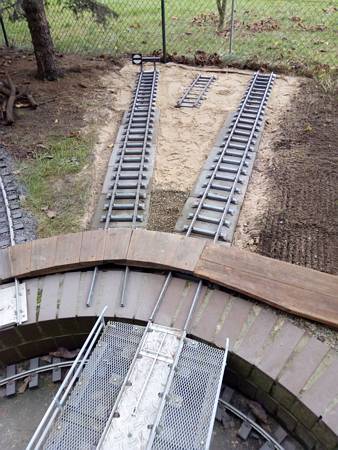

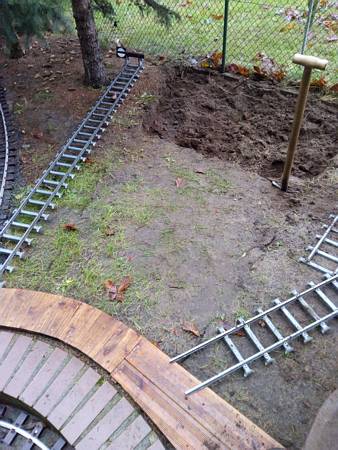

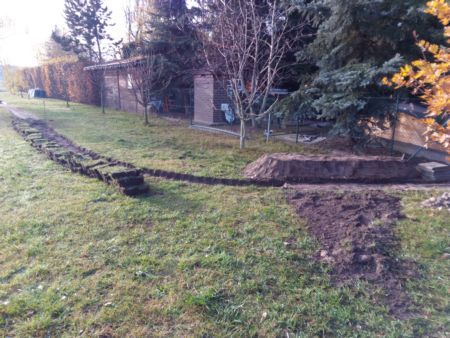

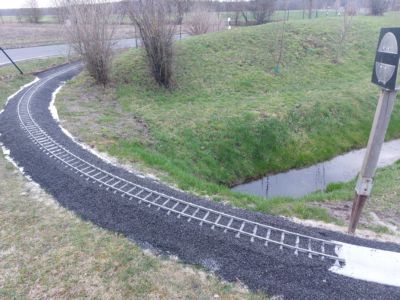

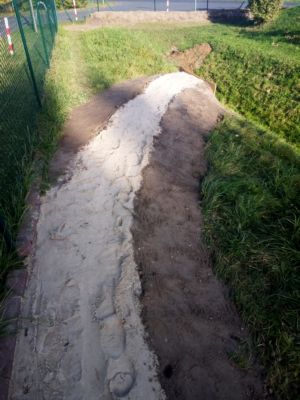

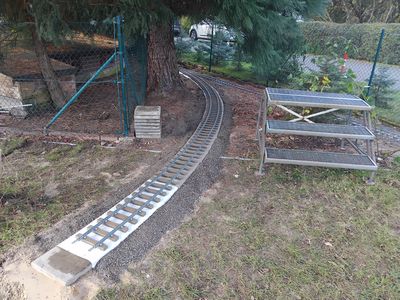

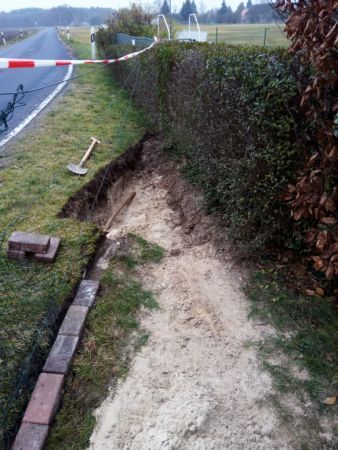

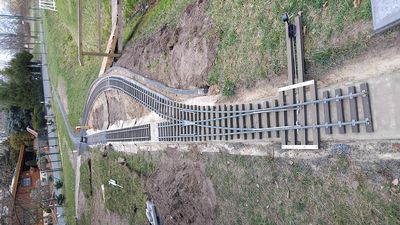

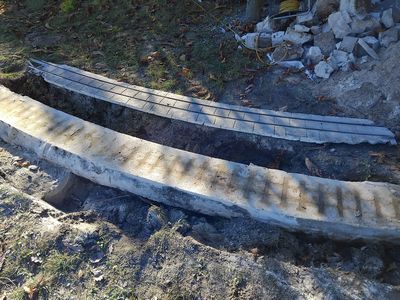

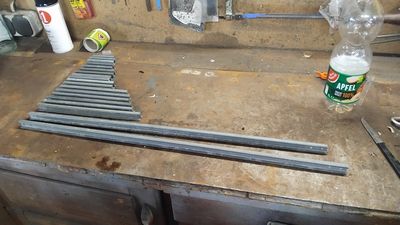

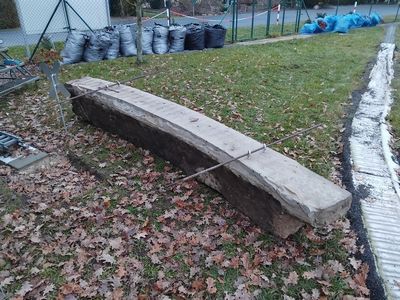

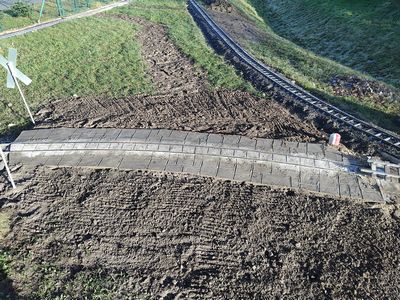

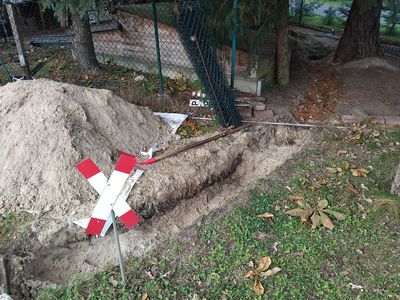

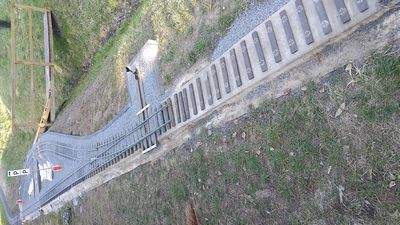

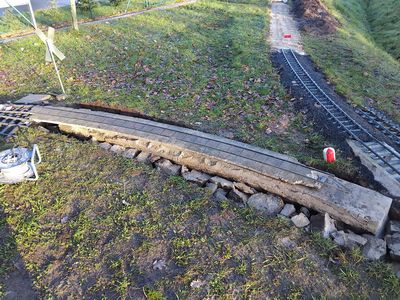

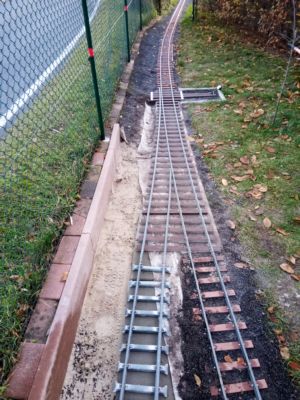

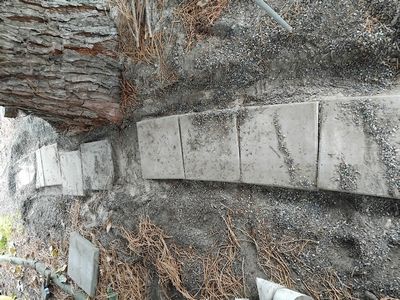

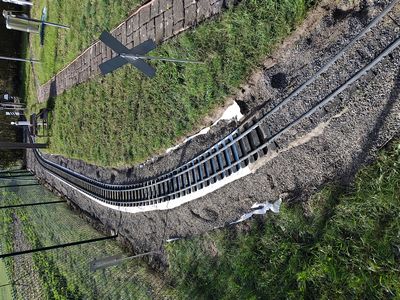

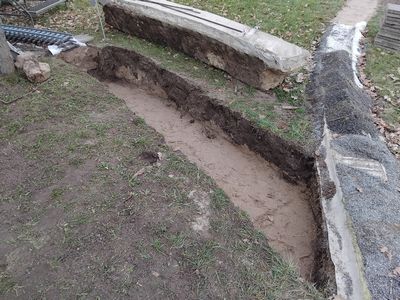

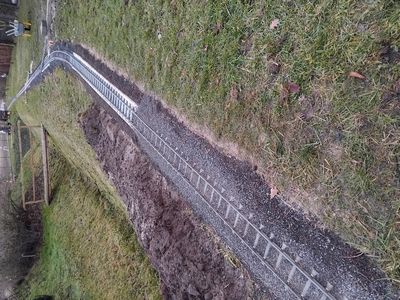

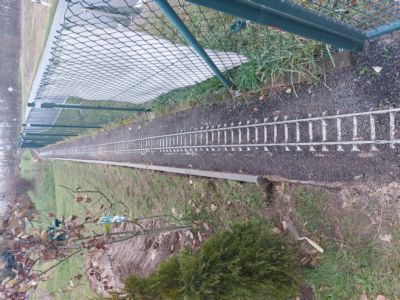

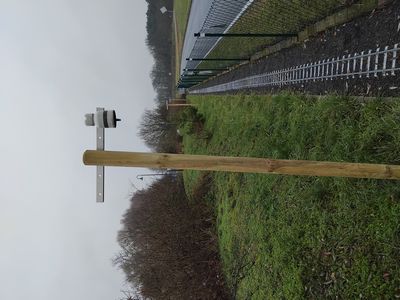

Projekt “Gleisdreick”: Beginn des Umbaus der Zufahrt BW und Umfahrung BW geplant
